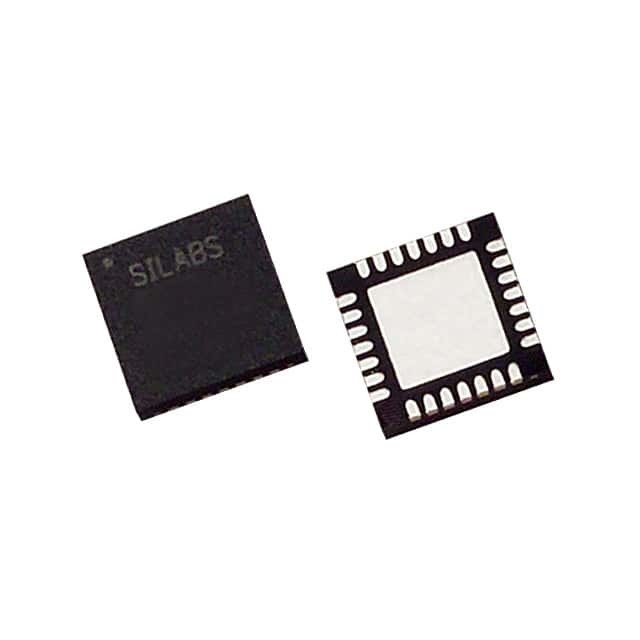

De praktische van de Zendontvangeric cp2102-GMR van 20mA USB Laboratoria van het de BRUG28vqfn Silicium

Systeemoverzicht

CP2102/9 is een hoogst-geïntegreerd USB-aan-UART Brugcontrolemechanisme die een eenvoudige oplossing verstrekken voor het bijwerken van ontwerpen RS- die 232 aan USB een minimum van componenten en PCB-ruimte gebruiken. CP2102/9 omvat USB 2,0 het volledige controlemechanisme van de snelheidsfunctie, USB-zendontvanger, oscillator, EEPROM of EPROM, en asynchrone periodieke gegevensbus (UART) met de volledige signalen van de modemcontrole in compacte 5 x 5 het pakket van mm qfn-28. Geen andere externe USB-componenten worden vereist.
Op-spaander programmeerbare ROM kan worden gebruikt om het USB-Verkopersidentiteitskaart, het Product-id, het Productomschrijvingkoord, de Machtsbeschrijver, Aantal van de Apparatenversie, en Apparatenserienummer aan te passen zoals die voor OEM toepassingen wordt gewenst. Programmeerbare ROM is geprogrammeerd aan boord via USB, toelatend de programmeringsstap om gemakkelijk in het product verwerkende en testend proces worden geïntegreerd.

Single-Chip USB aan UART-Gegevensoverdracht

- Geïntegreerde USB-zendontvanger; geen externe weerstanden
vereist
- Geïntegreerde klok; geen extern vereist kristal
- Interne 1024 byte programmeerbare ROM voor verkopersidentiteitskaart,
product-id, serienummer, machtsbeschrijver, versie
aantal, en productomschrijvingkoorden
- EEPROM (CP2102)
- EPROM (Éénmalige programmeerbaar) (CP2109)
- Op-spaander macht-op het terugstellenkring
- De regelgever van het op-spaandervoltage
- 3.3 V-output (CP2102)
- 3.45 V-output (CP2109)
- 100% speld en software compatibel met CP2101

USB-Functiecontrolemechanisme
- USB-volgzame Specificatie 2,0; volledig-snelheid (12 Mbps)
- USB schort staten op via SUSPEND spelden worden gesteund die

Asynchrone Periodieke Gegevensbus (UART)
- Alle handenschudden en modeminterfacesignalen
- Gesteunde gegevensindelingen:
- Gegevensbeetjes: 5, 6, 7, en 8
- Eindebeetjes: 1, 1,5, en 2
- Pariteit: oneven, zelfs, teken, ruimte, geen pariteit
- Baudrate: 300 bps aan 1 Mbps
- Byte 576 ontvangt buffer; byte 640 brengt buffer over
- Hardware of x-On/X-van gesteund handenschudden
- De steun van het gebeurteniskarakter
#NAME?

Virtuele COM-poortapparaatstuurprogramma's

- De werken met de bestaande Toepassingen van COM-poortpc
- Royaltyvrije distributievergunning
- Vensters 8/7/Vista/Server 2003/XP/2000
- MAC os-x/os-9
- Linux

USBXpress™ Directe Bestuurder Support
- Royaltyvrije Distributievergunning
- Vensters 7/Vista/XP/Server 2003/2000
- Windows CE

Voorbeeldtoepassingen
- Verbetering van rs-232 verouderde apparaten aan USB
- De interfacekabel van mobiele telefoonusb
- USB-interfacekabel
- USB aan periodieke adapter rs-232

Leveringsvoltage
- Self-powered: 3,0 tot 3,6 V
- USB-bus dreef aan: 4,0 tot 5,25 V

Pakket
- RoHS-volgzame 28 speld QFN (5x5 mm)

Temperatuurwaaier: – 40 tot +85 °C
