Van 64MB 2GB Module de Van geïntegreerde schakelingen van IC een te0841-02-32i21-Trenz Elektronische Gmbh

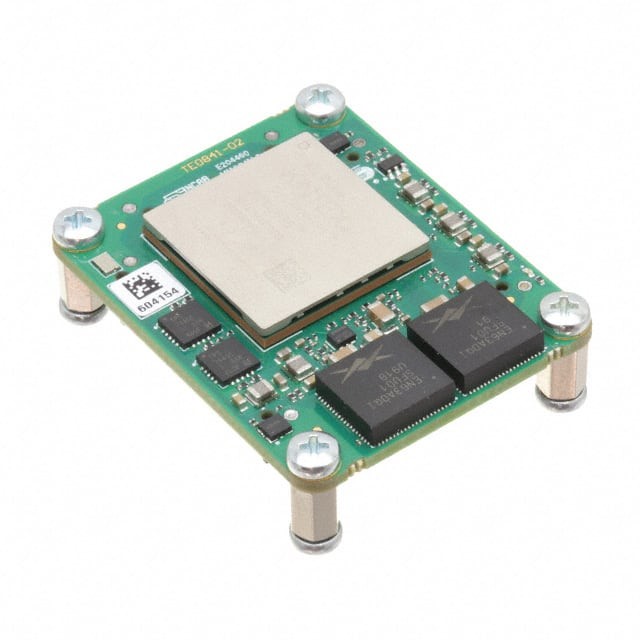

Trenz Elektronische te0841-02-32i21-a is een krachtige FPGA-module integrerend een AMD/Xilinx Kintex™ UltraScale™ KU035, 2 GByte DDR4, 64 MByte QSPI Laarsflits voor configuratie en verrichting, en krachtige schakelaar-wijze voedingen voor alle voltages aan boord. Een groot aantal configureerbare I/O wordt verstrekt via ruwe hoge snelheid stapelend stroken.

Zeer belangrijke Eigenschappen

• AMD/Xilinx Kintex™ UltraScale™ KU035 XCKU035-2SFVA784I
• Ruw voor industriële toepassing
• Grootte: 40 x 50 mm
• de opzettende gaten van 3 mm voor de verspreider van de horizonhitte
• 2 banken van 1024 MByte DDR4 SDRAM, brede geheugeninterface met 32 bits (elke afzonderlijk met 16 bits van Ddr)
• 64 MByte (512 MBit) QSPI laarsflits
• B2B-Schakelaars: 3 x-van de de Hoge snelheids Hermafrodiete Terminal/Contactdoos van de Scheermesstraal Stroken (regelmatige 4 mm), bedragen 260 terminals
  • 60 x u I/Os
  • 84 x HP I/Os
  • Periodieke zendontvanger: De stegen van GTH 8 (TX/RX)
  • 2 externe de klokinput van x MGT
• Het klokken
  • Si5338 - 4 output de klokken van PLL, van GT en PL
  • 200 de oscillator van Mhz LVDS
• Macht
  • Alle voedingen aan boord, enige gesteunde leveringsverrichting
  • Gebruiker - bepaalde IO-Bank macht
• Gelijk uitgespreide leveringsspelden voor goede signaalintegriteit
