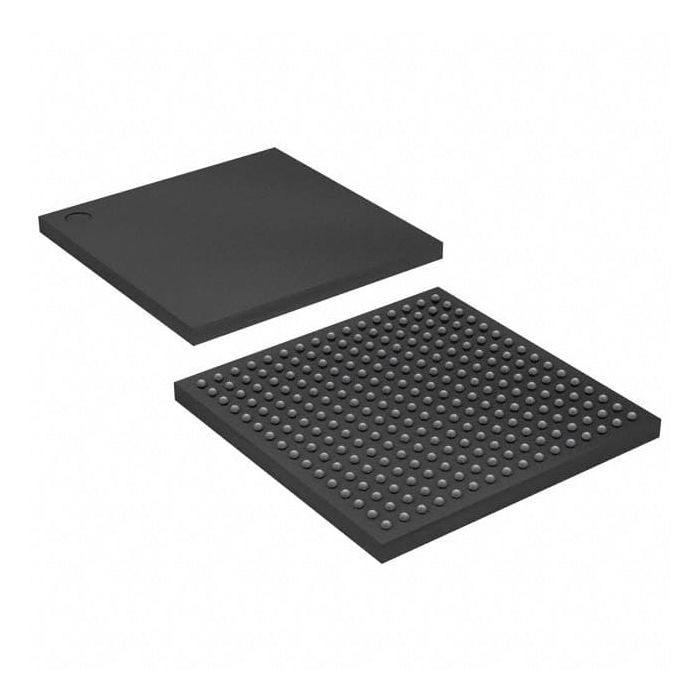

1.15V-1.25V FPGA-Geïntegreerde schakeling EP4CE6F17C8N 179 I/O 256FBGA Intel

EP4CE6F17C8N beschrijving

Breidt nieuwe Cyclone® IV van Altera FPGA-apparatenfamilie de de reeksleiding van Cycloonfpga in het voorzien van de laag-kosten van de markt, laag-macht FPGAs, nu van een zendontvangervariant uit. Cycloon IV wordt apparaten gericht aan high-volume, kosten-gevoelige toepassingen, toelatend systeemontwerpers om aan stijgende bandbreedtevereisten te voldoen terwijl het verminderen van kosten.

EP4CE6F17C8N eigenschappen

■Goedkope, low-power FPGA-stof:
■6K aan 150K-logicaelementen
■Tot 6,3 Mb van ingebed geheugen
■Tot 360 18 multiplicatoren × 18 voor DSP die intensieve toepassingen verwerken
■Protocol het overbruggen toepassingen voor de totale macht van onder 1,5 W
■Cycloon IV GX-apparaten biedt tot acht hoge snelheidszendontvangers aan die verstrekken:
■Datasnelheden tot 3,125 Gbps
■8B/10B codeur/decoder
■fysieke media gehechtheid met 8 bits of 10 beetje (PMA) aan fysieke codagesublayer (PCs) interface
■Byteserializer/deserializer (SERDES)
■Word aligner
■Tarief die FIFO aanpassen
■TX beetjepantoffel voor Gemeenschappelijke Openbare Radiointerface (CPRI)
■Elektro nutteloos
■Dynamische kanaalaanpassing die u toestaan om datasnelheden andprotocols tijdens de vlucht te veranderen
■Statische gelijkmaking en pre-nadruk voor superieure signaalintegriteit
■150 mw per de consumptie van de kanaalmacht
■Flexibele het klokken structuur om veelvoudige protocollen in één enkel zendontvangerblok te steunen
■Cycloon IV GX-apparaten aanbieding specifieke harde IP voor PCI Express (PIJP) (PCIe) Gen 1:
■×1, ×2, en ×4 steegconfiguraties
■Eindpunt en wortel-haven configuraties
■Tot 256 bytenuttige lading
■Één virtueel kanaal
■2 KB proberen buffer opnieuw
■4 KB ontvangers (Rx) buffer
■Cycloon IV GX-apparaten biedt een brede waaier van protocolsteun aan:
■PCIe (PIJP) Gen 1 ×1, ×2, en ×4 (2,5 Gbps)
■Gigabit Ethernet (1,25 Gbps)
■CPRI (tot 3,072 Gbps)
■XAUI (3,125 Gbps)
■Drievoudige tarief periodieke digitale interface (SDI) (tot 2,97 Gbps)
■Periodieke RapidIO (3,125 Gbps)
■Basiswijze (tot 3,125 Gbps)
■V-door-één (tot 3,0 Gbps)
■DisplayPort (2,7 Gbps)
■Periodieke Geavanceerde Technologiegehechtheid (SATA) (tot 3,0 Gbps)
■OBSAI (tot 3,072 Gbps)
■Tot 532 gebruiker I/Os
■LVDS zet tot 840 Mbps zender (Tx) om, 875 Mbps Rx
■De steun voor DDR2 SDRAM zet tot 200 Mhz om
■Steun voor QDRII SRAM en Ddr SDRAM tot 167 Mhz
■Tot acht phase-locked lijnen (PLLs) per apparaat
■Aangeboden in commerciële en industriële temperatuurrangen
