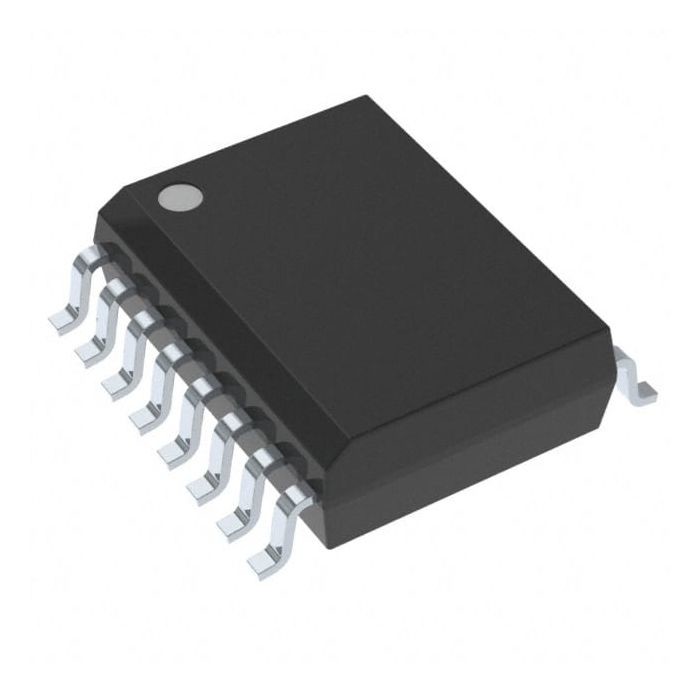

2.5KV 3 Kanalen Digitale Opto Isolator ADM2483BRWZ RS422/RS485 16SOIC

ALGEMENE BESCHRIJVING

De ADM2483differential-buszendontvanger is een geïntegreerde, galvanisch geïsoleerde die component voor tweerichtingsdatacommunicatie op de evenwichtige, met meerdere balies lijnen van de bustransmissie wordt ontworpen.
Het voldoet aan ANSI eia/tia-485-a en ISO 8482: 1987 (E). Gebruikend de technologie van Analoge Apparaten iCoupler, combineert ADM2483 een 3 kanaalisolator, een drie-staat differentiële lijnbestuurder, en een differentiële inputontvanger in één enkel pakket. De logicakant van het apparaat wordt aangedreven met of een levering van 5 V of 3 V-, en de buspartij gebruikt een 5 V-slechts levering.

EIGENSCHAPPEN

Rs-485 zendontvanger met elektrogegevensisolatie
Leeft ANSI TIA/EIA rs-485-a en ISO 8482: na 1987 (E)
500 kbpsdatasnelheid
Zwenk tarief-beperkte bestuurdersoutput
Lage machtsverrichting: 2.5 maximum mA
Geschikt voor 5 V of 3 V-verrichtingen (VDD1)
Hoge gemeenschappelijk-wijze voorbijgaande immuniteit: >25 kV/μs
Ware faalveilige ontvangersinput
Geratel-vrij macht-op/macht-versla bescherming
256 knopen op bus
Thermische sluitingsbescherming
Veiligheid en regelgevende goedkeuring
UL erkenning: 2500 V rms 1 minuut per UL 1577
CSA-het Bericht #5A van de Componentengoedkeuring
CEI 609501 800 V (basis) rms, 400 (versterkte) V rms
VDE-Gelijkvormigheidsattest
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
De piek van VIORM= 560 V
Werkende temperatuurwaaier: −40°C aan +85°C

TOEPASSINGEN
Lage macht rs-485/rs-422 netwerken
Geïsoleerde interfaces
De netwerken van de de bouwcontrole
Gegevenstransmissiesystemen met meerdere balies
