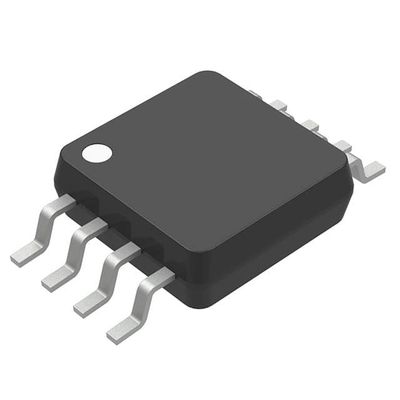

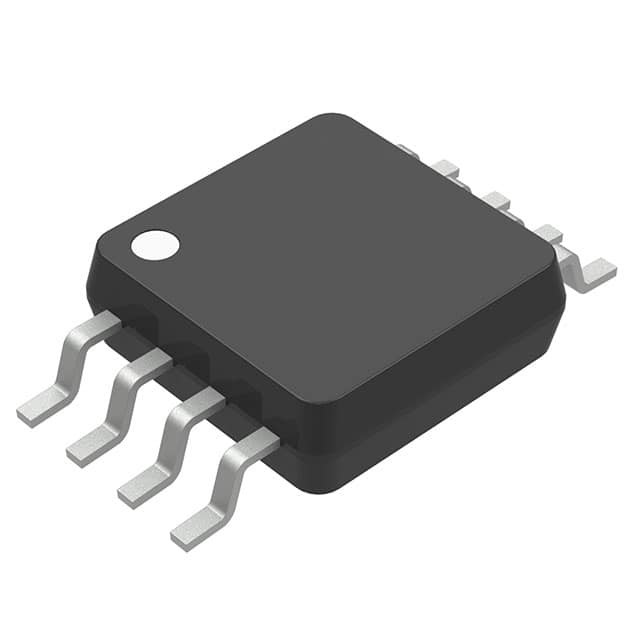

4V-36V audioversterker IC, Operationele de Versterkerspaander van MC33178DMR2G

  • 4V-36V Audio Amplifier IC , MC33178DMR2G Operational Amplifier Chip
Merknaam onsemi
Modelnummer MC33178DMR2G
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 het werkdagen
Betalingscondities T/T
Levering vermogen in voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Versterkertype Algemeen Doel Aantal Kringen 2
Outputtype - Zwenksnelheid 2V/µs
Het Product van de aanwinstenbandbreedte 5 Mhz -3db bandbreedte -
Huidig - Bias Ingevoerd Na 100 Voltage - Ingevoerde Compensatie 150 µV
Huidig - Levering 1.7mA (x2-Kanalen) Huidig - Output/Kanaal 100 mA
Voltage - Leveringsspanwijdte (Min) 4 V Voltage - (Maximum) Leveringsspanwijdte 36 V
Werkende Temperatuur -40°C ~ 85°C (Ta) Opzettend Type De oppervlakte zet op
Pakket/Geval 8-TSSOP, 8-MSOP (0,118“, 3.00mm Breedte) Het Pakket van het leveranciersapparaat 8-MSOP
Markeren

4V audioversterker IC

,

36V audioversterker IC

,

MC33178DMR2G operationele Versterkerspaander
Laat een bericht achter
Productomschrijving

MC33178DMR2G GP 2 KRINGS8msop ONSEMI VAN IC OPAMP

Productdetails

De MC33178/9-reeks is een familie van hoogte - kwaliteits monolithische versterkers aanwendend Bipolaire technologie met innovatieve hoge prestatiesconcepten voor van kwaliteitsaudio en gegevens de toepassingen van de signaalverwerking. Deze apparatenfamilie neemt het gebruik van de transistors van de hoge frequentiepnp input op om versterkers te produceren tentoonstellend het lage voltage, het lawaai en de vervorming van de inputcompensatie. Bovendien verstrekt de versterker hoog de aandrijvingsvermogen van de outputstroom terwijl het verbruiken van slechts 420A van afvoerkanaalstroom per versterker. Het NPN-gebruikte outputstadium, stelt geen vervorming van de deadbandoversteekplaats, grote schommeling van het outputvoltage, uitstekende fase en aanwinstenmarges, lage de outputimpedantie van de open−loop hoge frequentie, symmetrische bron tentoon en daalt AC frequentieprestaties.

Eigenschappen

•600 Ω het Vermogen van de Outputaandrijving
•De grote Schommeling van het Outputvoltage
•Laag Compensatievoltage: 0,15 mV (Gemiddelde)
•Lage T.C. van Input compenseerde Voltage: 2.0 V/°C
•Lage Totale Harmonische Vervorming: 0,0024% (@ 1,0 kHzw/600ω Lading)
•Hoge Aanwinstenbandbreedte: 5,0 Mhz
•De hoogte zwenkt Tarief: 2.0 V/s
•Dubbele Leveringsverrichting: ±2.0 V aan ±18 V
•ESD de Klemmen op de Input verhogen Ruwheid zonder Apparatenprestaties Te beïnvloeden
•De Pb−Freepakketten zijn Beschikbaar

Specificaties

Attributen Kenmerkwaarde
Fabrikant OP Halfgeleider
Productcategorie IC-Spaanders
Reeks MC33178
Product Operationele Versterkers
Verpakking Spoel
Eenheid-gewicht 0,004938 oz
Steun-stijl SMD/SMT
Technologie Bipolair
Aantal-van-kanalen 2 kanaal
Versterker-type Lage Machtsversterker
Sluiting Geen Sluiting
Maximum Werkende Temperatuur + 85 C
Werkende temperatuurwaaier - 40 C
In werking stellen-levering-stroom 900 RE
Levering-voltage-maximum 36 V
Levering-voltage-Min 4 V
Pakket-geval Msop-8
Ib-input-Bias-stroom Na 500
Vos-input-compensatie-voltage 3 mV
PSRR-macht-levering-verwerping-verhouding 80 dB
Vcm-gemeenschappelijk-wijze-voltage Negatief Spoor + 2 V aan Positief Spoor - 2 V
Output-huidig-per-kanaal 80 mA
CMRR-gemeenschappelijk-wijze-verwerping-verhouding 80 dB
GBP-aanwinst-bandbreedte-product 5 Mhz
SR-zwenken-tarief 2 V/us
Engels-input-voltage-lawaai-dichtheid 8 nV/sqrt Herz
In-input-lawaai-huidig-dichtheid 0,33 pA/sqrt Herz
Maximum-dubbel-levering-voltage +/- 18 V
Minimum-dubbel-levering-voltage +/- 2 V

Functionele compatibele component

Vorm, Pakket, Functionele compatibele component

Fabrikant Part # Beschrijving Fabrikant Vergelijk
MC33178DMR2
Versterkerkringen		 De operationele Versterker, Lage Dubbele Macht, Met geringe geluidssterkte, Micro 8 loodoppervlakte zet, 4000-SPOEL op OP Halfgeleider MC33178DMR2G versus MC33178DMR2

Beschrijvingen

Algemeen Doelversterker 2 Kring Micro8?
Op Ampère Dubbele GP 8-speld ±18V Micro T/R
Operationele Versterkers - Op Industriële Temperaturen van de Ampèren 2-18V de Dubbele Lage Macht
