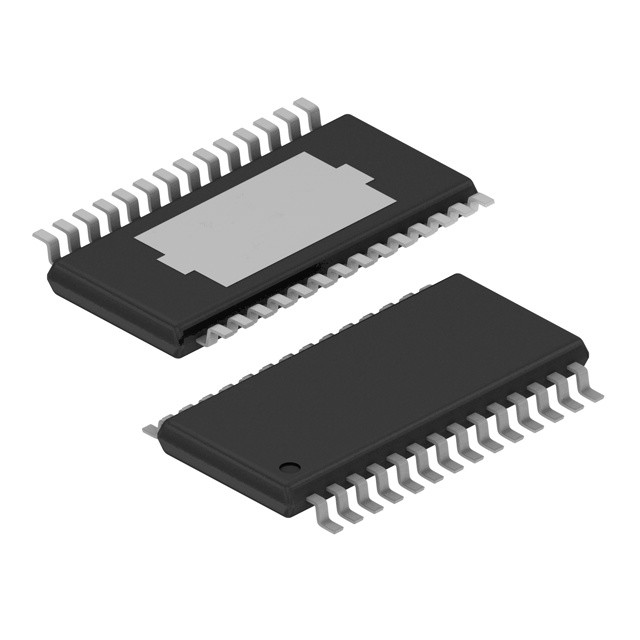

Praktische 2 Chan Amplifier IC Spaander TPA3110D2PWPR 15W 28HTSSOP Texas Instruments

Beschrijving

TPA3110D2 is efficiënt 15-w (per kanaal), klasse-D audiomachtsversterker voor drijf overbruggen-gebonden stereosprekers. Geavanceerd
EMI Suppression Technology laat het gebruik van de goedkope filters van de ferrietparel bij de output toe terwijl het voldoen aan van EMC vereisten. Het de beschermingsschakelschema van de SpeakerGuardTMspreker omvat een regelbare machtsbeperker en een gelijkstroom-opsporingskring. De regelbare machtsbeperker staat de gebruiker toe om een „virtueel“ voltagespoor te plaatsen lager dan de spaanderlevering om de hoeveelheid stroom door de spreker te beperken. Gelijkstroom ontdekt de kring de frequentie en de omvang van het PWM-signaal meet en het outputstadium afsluit als de inputcondensatoren beschadigd zijn of borrels er bestaan op de input.

Eigenschappen

●15-W/ch in Ladingen 8-q bij 10% THD+N van een Levering 16-v
●10-W/ch in Ladingen 8-q bij 10% THD+N van een Levering 13-v
●30-w in een Monolading 4-q bij 10% THD+N van een Levering 16-v
●90% de efficiënte Verrichting klasse-D elimineert Behoefte aan Heatsinks
●De brede Waaier van het Leveringsvoltage staat Verrichting From8Vto26V toe
●Filter-vrije Verrichting
●SpeakerGuardtm de Sprekersbescherming omvat Regelbare Machtsbeperker plus gelijkstroom-Bescherming
●Stroom door Pin Out Facilitates Easy Board-Lay-out
●Robuuste speld-aan-Speld Kortsluitingbescherming en Thermische Bescherming met Autohersteloptie
●Uitstekende THD+N/pop-Vrije p-erformance
●Vier Verkiesbare, Vaste Aanwinstenmontages
●Differentiële Input

Toepassing

●Televisies
●Het Audiomateriaal van de consument
