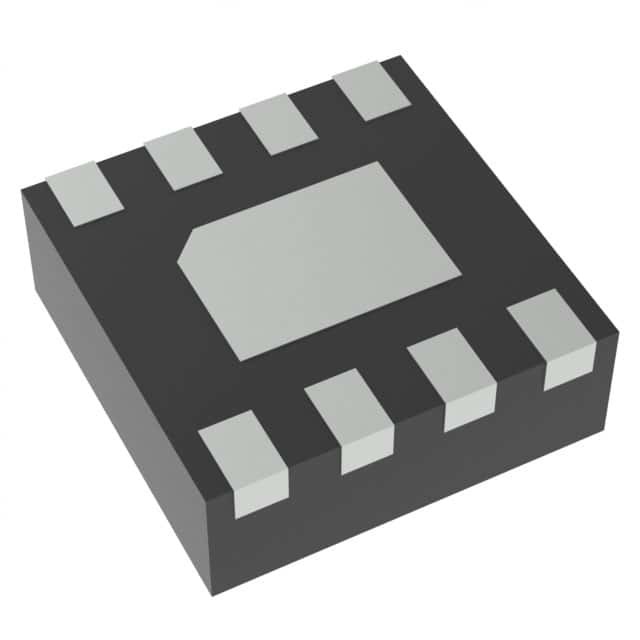

De oppervlakte zet onsemi van IC NB3L553MNR4G 200MHZ 8DFN van de Kloktiming op

Beschrijving

NB3N511 is een klokmultiplicator die één van negen verkiesbare outputveelvouden van een inputfrequentie via twee uitgezochte input zal produceren van 3−level (S0, S1). Het keurt een standaard fundamenteel wijzekristal of een extern signaal van de verwijzingsklok goed. De technieken van het Phase−Locked−Loop (PLL) ontwerp worden gebruikt om een lage jitter, TTL-de output van de niveauklok te veroorzaken tot 200 Mhz met een 50%-plichtscyclus. Een Output laat de speld (van OE toe) wordt verstrekt, en wanneer beweerde laag, de klokoutput in tri−state gaat (hoge impedantie). NB3N511 wordt algemeen gebruikt in elektronische systemen als kosten efficiënte vervanging voor kristaloscillatoren

Eigenschappen

• De Frequenties van de klokoutput tot 200 Mhz
• Negen Verkiesbare Multiplicatoren van de Inputfrequentie
• Werkende Waaier: VDD = 3,3 V ±5% VAN V ±10% OF 5,0
• Lage Jitter-Output van 25 ps Één Sigma (rms)
• Nul p.p.m.-Fout van de Klokvermenigvuldiging
• de Cyclus van de de Outputplicht van 45% − 55%
• TTL/CMOS output met 25 mA TTL Niveauaandrijving
• Crystal Reference Input Range van 5 − 32 Mhz
• Het Frequentiegebied van de inputklok van 1 − 50 Mhz
• OE, Output laat met Tri−State-Output toe
• 8−Pin SOIC
• Industriële Temperatuurwaaier −40°C aan +85°C
• Dit zijn Pb−Free-Apparaten
