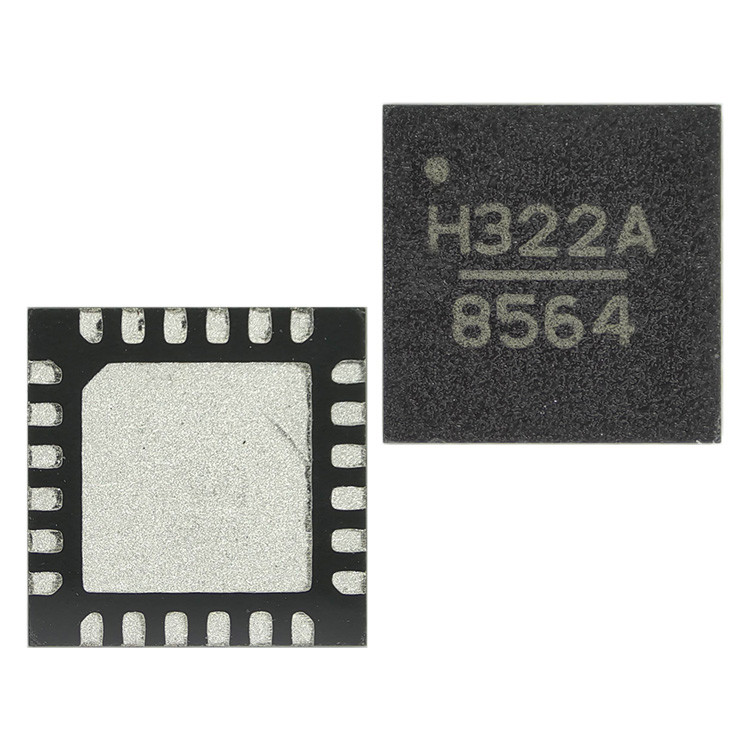

HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.

  • HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.
Merknaam Analog Devices Inc.
Modelnummer HMC322ALP4E
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Rf-Type - Topologie Absorberend
Kring SP8T Frequentiegebied 0 Hz ~ 8 GHz
Isolatie 40dB Toevoegingsverlies 2.5dB
Testfrequentie 6 GHz, 8 GHz P1dB 26 dBm
IIP3 40dBm Kenmerken -
Impedantie 50ohm Spanning - Voeding -
Werktemperatuur -40 °C ~ 85 °C Montage-type Oppervlakte
Pakket / doos 24-VFQFN Blootgestelde pad Verpakking van de leverancier 24-QFN (4x4)
Markeren

IC RF

,

RF-module voor geïntegreerde schakelingen

,

RF IC-chipmodule
Laat een bericht achter
Productomschrijving

Productgegevens

Algemene beschrijving

De HMC322 is een breedband niet-reflectieve GaAs MESFET SP8T-switchchip.Deze schakelaar biedt een hoge isolatie en een laag invoegverlies en verlengt de frequentiedekking van de SP8T-schakelaars van HittiteDeze schakelaar bevat ook een aan boord gelegen binair decoder-circuit dat de vereiste logische besturingslijnen tot drie vermindert.en vereist een vaste bias van -5VAlle gegevens worden getest met de chip in een 50 Ohm-testinstallatie die is verbonden via draadbanden met een diameter van 0,025 mm (1 mil) en een lengte van 0,5 mm (20 mil).

Kenmerken

Breedbandprestaties: DC - 10,0 GHz
Hoge isolatie: > 38 dB @ 4 GHz
Een laag insetsverlies: 2,0 dB@ 4 GHz
Geïntegreerde 3:8 TTL-decoder
Kleine Grootte: 1,45 x 1,6 x 0,10 mm

Typische toepassingen

De HMC322 is ideaal voor:
• Telecominfrastructuur
• Microwave radio & VSAT
• Militair en ruimtevaart
• Testinstrumenten

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Analoogapparaten
Productcategorie RF-schakelaars
Reeks HMC322AG
Verpakking Snijdstrook
Eenheidsgewicht 0.032741 oz
Montage-stijl SMD/SMT
Pakketdoos 24-VFQFN Blootgestelde pad
Impedantie 50 Ohm
Technologie GaAs
Werktemperatuur -40 °C ~ 85 °C
Kenmerken -
Spanningsvoorziening -
Verpakking van het product van de leverancier 24-QFN (4x4)
Circuits SP8T
Topologie Absorberend
Inbrengverlies 2.5 dB
P1dB-compressiepunt 26 dBm
RF-type -
Lagere frequentie 0 Hz
Hoogfrequentie 8 GHz
Isolatie-frequentie 40dB @ 6GHz (typisch)
Inbreng-verlies-frequentie 2.5 dB @ 8 GHz
IIP3 40 dBm (typisch)
Pd-krachtverlies 348 mW
Maximale werktemperatuur + 85 C
Werktemperatuurbereik - 40 C.
Schakelaarconfiguratie SP8T
Werksfrequentie DC tot 8 GHz
Pakketdoos QFN-24
Maximaal buiten de tijd 150 ns
Ports van schakelaars Octal
Op tijd maximaal 150 ns
Niet-isolatietype 35 dB

Beschrijvingen

RF-switch-IC's DC-8GHz SP8T
