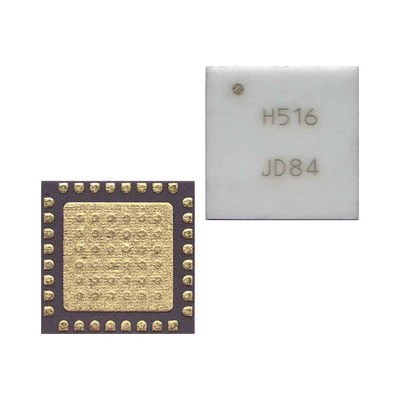

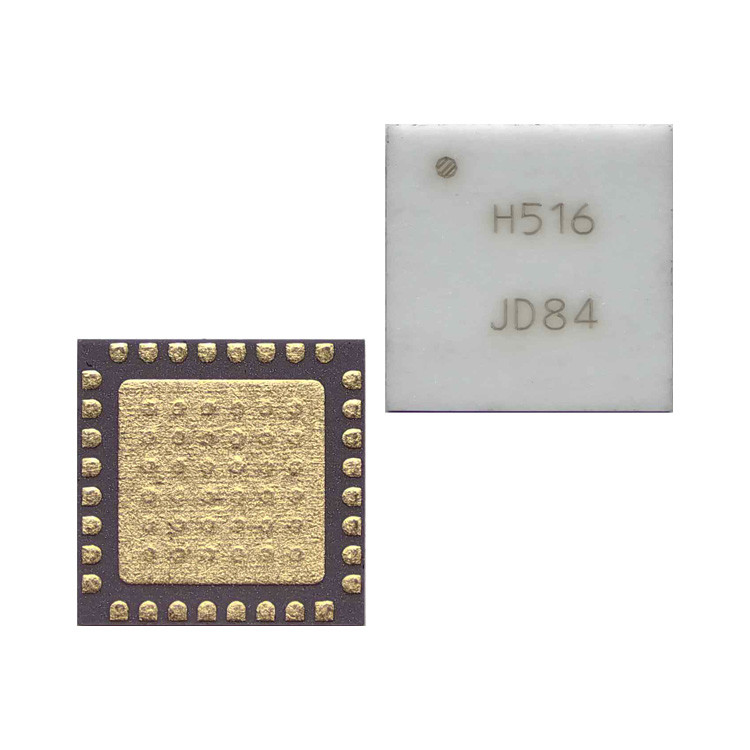

HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN Analog Devices Inc.

  • HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN Analog Devices Inc.
Merknaam Analog Devices Inc.
Modelnummer HMC516LC5
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Frequentie 9 GHz ~ 18 GHz P1dB 14dBm
Aanwinst 20.5 dB Geluidsniveau 2dB
Rf-Type Algemeen Doel Spanning - Voeding 2.5V ~ 3.5V
Huidig - Levering 88mA Testfrequentie -
Montage-type Oppervlakte Pakket / doos 32-TFQFN blootliggende pad
Verpakking van de leverancier 32-QFN (5x5)
Markeren

IC RF

,

RF-module voor geïntegreerde schakelingen

,

RF IC-chipmodule
Laat een bericht achter
Productomschrijving

Productgegevens

Algemene beschrijving

De HMC516LC5 is een hoog dynamisch bereik GaAs PHEMT MMIC Low Noise Amplifier (LNA) die is ondergebracht in een loodloze, Pb-vrije, RoHS-conforme SMT-pakket.0 dB geluidswaarde en heeft een IP3 van +25 dBmHet P1dB-uitgangsvermogen van +13 dBm stelt de LNA in staat om ook te functioneren als een LO-driver voor gebalanceerde, I/Q- of afwijzende beeldmixers.

Kenmerken

Ruiscijfer: 2,0 dB
Vermogen: 20 dB
OIP3: +25 dBm
Eenvoudige voeding: +3V @ 65 mA
50 Ohm gelijkgestelde invoer/uitvoer
RoHS-conform 5 x 5 mm verpakking

Typische toepassingen

De HMC516LC5 is ideaal voor gebruik als LNA of driverversterker voor:
• Point-to-point radio's
• Point-to-Multi-Point Radios & VSAT
• Testapparatuur en sensoren
• Militair

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging HETTIETEN
Productcategorie IC-chips
Reeks HMC516G
Type RF versterker
Verpakking Verpakkingen met gesneden strip
Montage-stijl SMD/SMT
Pakketdoos 32-TFQFN Blootgestelde pad
Frequentie 9 GHz ~ 18 GHz
Technologie GaAs
Frequentiebereik 9 GHz tot 18 GHz
Aantal kanalen 1 Kanaal
Spanningsvoorziening 2.5 V ~ 3,5 V
Verpakking van het product van de leverancier 32-SMT (5x5)
Stroomvoorziening 88 mA
Gewin 20.5 dB
Versterkertype LNA
Testfrequentie -
P1dB-compressiepunt 14 dBm
Ruiscijfer 2 dB
RF-type Algemeen doel
Pd-krachtverlies 1.25 W
Maximale werktemperatuur + 85 C
Werktemperatuurbereik - 40 C.
Werktoevoerspanning 3 V
Bedrijfsvoorzieningstroom 65 mA
Werksfrequentie 18 GHz
NF-Geluidscijfer 2 dB
P1dB-compressiepunt 14 dBm
OIP3-interceptie van derde orde 25 dBm
Input-Return-Verlies 10 dB

Beschrijvingen

RF-versterker Single LNA 18GHz 4V 32-pin CQFN EP T/R
RF-versterker lo Ruisversterker SMT 9 - 18 GHz
