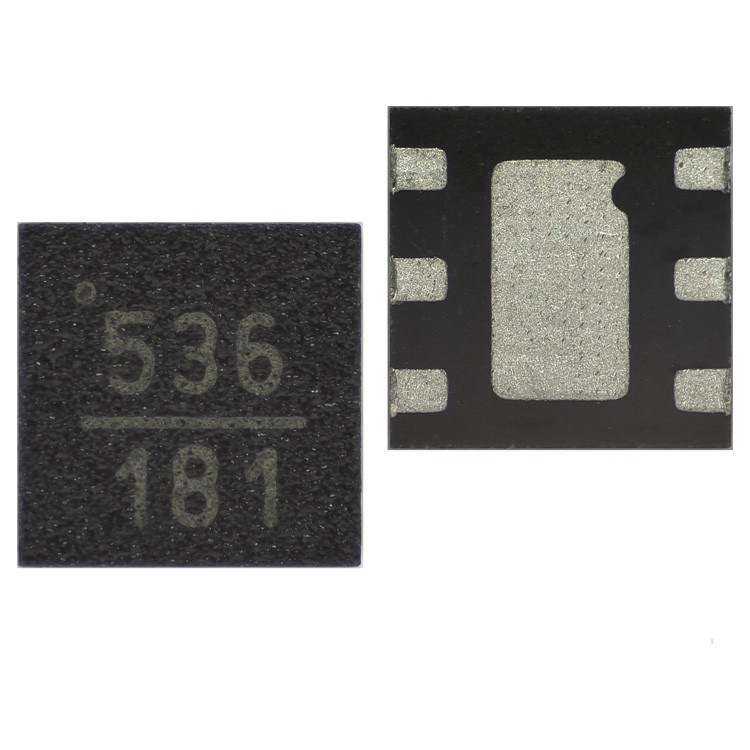

HMC536LP2 IC RF SWITCH SPDT 6GHZ 6DFN Analog Devices Inc.

  • HMC536LP2 IC RF SWITCH SPDT 6GHZ 6DFN Analog Devices Inc.
Merknaam Analog Devices Inc.
Modelnummer HMC536LP2
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Rf-Type Cellulair Topologie -
Kring SPDT Frequentiegebied 0Hz ~ 6GHz
Isolatie 29dB Toevoegingsverlies 1dB
Testfrequentie 6GHz P1dB 33dBm
IIP3 52 dBm Kenmerken -
Impedantie 50ohm Spanning - Voeding 5V
Werktemperatuur -40 °C ~ 85 °C Montage-type Oppervlakte
Pakket / doos 6-TDFN blootgestelde pad Verpakking van de leverancier 6-DFN (2x2)
Markeren

IC RF

,

RF-module voor geïntegreerde schakelingen

,

RF IC-chipmodule
Laat een bericht achter
Productomschrijving

Productgegevens

Algemene beschrijving

De HMC539LP3 & HMC539LP3E zijn breedband 5-bits GaAs IC digitale attenuatoren in goedkope lood minder oppervlakte montage pakketten.Deze enkele positieve regellijn per bit digitale attenuator maakt gebruik van een off-chip AC grondcondensator voor bijna DC werkingHet vermogen van het apparaat om de frequenties van de frequenties van 4 GHz te beperken, is in de meeste gevallen minder dan 0,7 dB.

Kenmerken

00,25 dB LSB Stap naar 7,75 dB
± 0,05 dB Typische stapfout
Laag insetsverlies: 0,7 dB
Hoge IP3: +50 dBm
Eén regellijn per bit
TTL/CMOS-compatibele besturing
Eenmalige +5V-toevoer
3x3 mm SMT-pakket

Typische toepassingen
De HMC539LP3 / HMC539LP3E is ideaal voor zowel RF als IF toepassingen:
• Cellulaire infrastructuur
• ISM, MMDS, WLAN, WiMAX, WiBro
• Microwave radio & VSAT
• Testapparatuur en sensoren

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Analoogapparaten
Productcategorie RF-schakelaars
Reeks HMC536
Verpakking Verpakkingen met gesneden strip
Eenheidsgewicht 0.000744 oz
Montage-stijl SMD/SMT
Pakketdoos 6-TDFN blootgestelde pad
Impedantie 50 Ohm
Technologie GaAs
Werktemperatuur -40 °C ~ 85 °C
Kenmerken -
Spanningsvoorziening 5V
Verpakking van het product van de leverancier 6-DFN (2x2)
Circuits SPDT
Topologie -
Inbrengverlies 00,6 dB
P1dB-compressiepunt 33 dBm
RF-type Cellulair
Lagere frequentie 0 Hz
Hoogfrequentie 6 GHz
Isolatie-frequentie 29dB @ 6GHz (typisch)
Inbreng-verlies-frequentie 1 dB @ 6 GHz
IIP3 52 dBm (typisch)
Pd-krachtverlies 0.86 W
Maximale werktemperatuur + 85 C
Werktemperatuurbereik - 40 C.
Schakelaarconfiguratie SPDT
Werksfrequentie DC tot 6 GHz
Pakketdoos DFN-6
Ports van schakelaars Dual
Niet-isolatietype 27 dB

Beschrijvingen

RF Switch IC Cellulaire SPDT 6GHz 50 Ohm 6-DFN (2x2)
RF-schakelaar SPDT 0MHz tot 6GHz 23dB 6-pin DFN EP T/R
RF-switch IC's 3W SPDT T/R Switch SMT DC - 6 GHz
