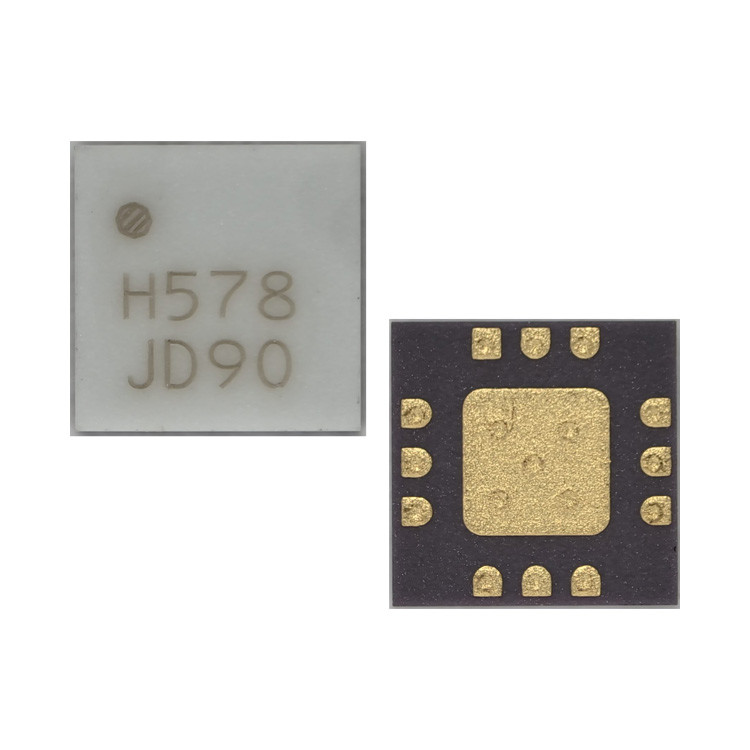

HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.

  • HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.
Merknaam Analog Devices Inc.
Modelnummer HMC578LC3B
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Functie Frequentievermenigvuldiger Frequentie 23 GHz ~ 33 GHz
Rf-Type DBS, VSAT Secundaire Attributen -
Montage-type Oppervlakte Pakket / doos 12-VFQFN Blootgesteld Stootkussen
Verpakking van de leverancier 12-SMT (3x3)
Markeren

IC RF

,

RF-module voor geïntegreerde schakelingen

,

RF IC-chipmodule
Laat een bericht achter
Productomschrijving

Productgegevens

Algemene beschrijving

De HMC578LC3B is een x2-actieve breedbandfrequentiemultiplier die gebruik maakt van GaAs PHEMT-technologie in een loodloos RoHS-conform SMT-pakket.de vermenigvuldiger levert +15 dBm typisch uitgangsvermogen van 24 tot 33 GHzDe Fo- en 3Fo-isolaties zijn respectievelijk > 20 dBc en > 30 dBc bij 28 GHz. De HMC578LC3B is ideaal voor gebruik in LO-multiplikatorketens voor Pt tot Pt & VSAT-radios die een verminderd aantal onderdelen opleveren.traditionele benaderingenHet SSB-fasegeluid van -129 dBc/Hz bij 100 kHz-verschuiving helpt een goede geluidsprestatie van het systeem te behouden.en het gebruik van oppervlakte-montage-fabriekstechnieken toestaat.

Kenmerken

Hoog uitgangsvermogen: +15 dBm
Vermogen van de motor met een laag inlaatvermogen: 0 tot +6 dBm
Fo Isolatie: > 20 dBc @ Fout= 28 GHz
100 KHz SSB-fase geluid: -132 dBc/Hz
Eenvoudige voeding: +5V@81 mA
RoHS-conform 3x3 mm SMT-pakket

Typische toepassingen

De HMC578LC3B is geschikt voor:
• Toepassingen voor klokgeneratie: SONET OC-192 & SDH STM-64
• Point-to-Point & VSAT-radiosystemen
• Testinstrumenten
• Militair en ruimtevaart

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Analoogapparaten
Productcategorie IC-chips
Reeks HMC578G
Type Vermenigvuldiger
Verpakking Verpakkingen met gesneden strip
Montage-stijl SMD/SMT
Pakketdoos 12-VFQFN Blootgestelde pad
Frequentie 23 GHz ~ 33 GHz
Technologie GaAs
Frequentiebereik 23 GHz tot 33 GHz
Functie Frequentievermenigvuldiger
Aantal kanalen 2 Kanaal
Verpakking van het product van de leverancier 12-SMT (3x3)
Gewin -
Testfrequentie -
RF-type VSAT, DBS
Secundaire kenmerken -
Pd-krachtverlies 670 mW
Maximale werktemperatuur + 85 C
Werktemperatuurbereik - 40 C.
Werktoevoerspanning 5 V
Bedrijfsvoorzieningstroom 81 mA
Werksfrequentie 33 GHz
NF-Geluidscijfer -
P1dB-compressiepunt -
Pakketdoos SMT-12
OIP3-interceptie van derde orde -
Input-Return-Verlies 10 dB

Beschrijvingen

Actieve RF-multipliers x2 23 GHz tot 33 GHz Uitgang 12-pin CQFN EP T/R
RF-versterker x2 Active mult SMT 24 - 33 GHz Fout
