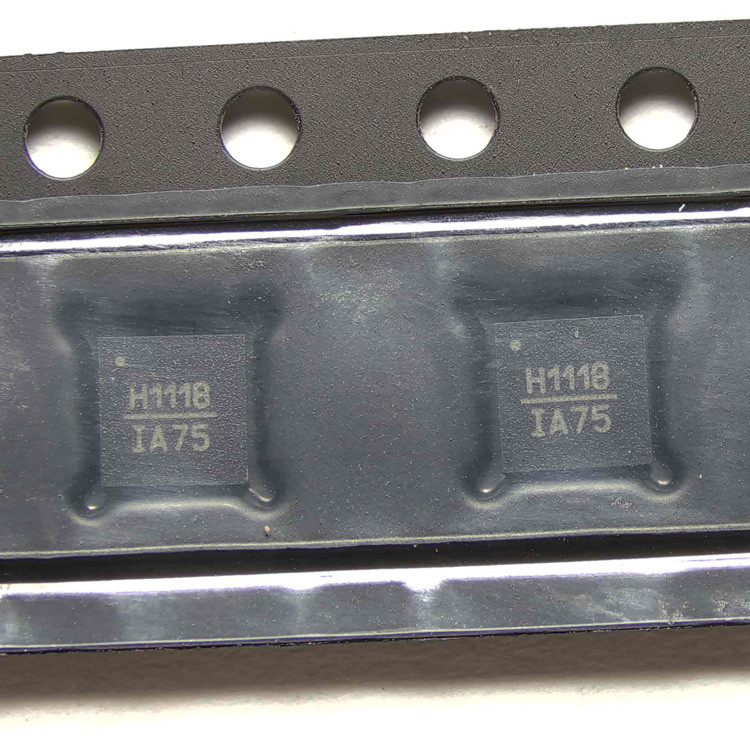

HMC1118LP3DE IC RF SWITCH SPDT 13GHZ 16LFCSP Analog Devices Inc.

  • HMC1118LP3DE IC RF SWITCH SPDT 13GHZ 16LFCSP Analog Devices Inc.
Merknaam Analog Devices Inc.
Modelnummer HMC1118LP3DE
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak & kartondoos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Rf-Type VSAT Topologie Absorberend
Kring SPDT Frequentiegebied 9kHz ~ 13GHz
Isolatie 50dB Toevoegingsverlies 2dB
Testfrequentie 3 GHz, 13 GHz P1dB 37dBm
IIP3 62 dBm Kenmerken -
Impedantie 50ohm Spanning - Voeding 3V ~ 3,6V
Werktemperatuur -40 °C ~ 85 °C Montage-type Oppervlakte
Pakket / doos 16-VFQFN Blootgesteld Stootkussen, CSP Verpakking van de leverancier 16-LFCSP (3x3)
Markeren

IC RF

,

RF-module voor geïntegreerde schakelingen

,

RF IC-chipmodule
Laat een bericht achter
Productomschrijving

Productgegevens

Algemene beschrijving

De HMC110 chip is een 5-bits digitale attenuator met een bereik van 31 dB in 1 dB stappen.Port B (indien van toepassing) is bevooroordeeld met het complement van port AZie SMT verpakte versie HMC110G16 (hermetisch).

Kenmerken

Bandbreedte: DC - 10 GHz
Laag insetsverlies: 6,2 dB
31 dB verswakkingsbereik
Snel schakelen: 6 nS

Typische toepassingen

• Infrastructuur van het basisstation
• Draagbare draadloze
• CATV & DBS
• MMDS en draadloos LAN
• Draadloze lokale lus
• UNII & HyperLAN

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Analoogapparaten
Productcategorie RF-schakelaars
Reeks -
Verpakking Snijdstrook
Montage-stijl SMD/SMT
Pakketdoos 16-VFQFN Blootgestelde pad
Impedantie 50 Ohm
Technologie Silicium
Werktemperatuur -40 °C ~ 85 °C
Kenmerken -
Spanningsvoorziening 3 V ~ 3,6 V
Verpakking van het product van de leverancier 16-LFCSP (3x3)
Circuits SPDT
Topologie Absorberend
Inbrengverlies 2 dB
P1dB-compressiepunt 37 dBm
RF-type VSAT
Lagere frequentie 9 kHz
Hoogfrequentie 13 GHz
Isolatie-frequentie 50dB @ 3GHz (typisch)
Inbreng-verlies-frequentie 2 dB @ 13 GHz
IIP3 62 dBm (typisch)
Maximale werktemperatuur + 85 C
Werktemperatuurbereik - 40 C.
Schakelaarconfiguratie SPDT
Bedrijfsvoorzieningstroom 20 uA
Werksfrequentie 9 kHz tot 13 GHz
Versmeltingsspanning-max 3.6 V
Voedingsspanning-min 3 V
Pakketdoos LFCSP-16
Maximaal buiten de tijd 2.7 ons
Ports van schakelaars Dual
Hoogspanningscontrole 2 V tot en met 3,6 V
Op tijd maximaal 2.7 ons

Beschrijvingen

RF-switch SPDT 0,009MHz tot 13GHz 18dB 16-pin LFCSP EP T/R
RF-schakelaars IC's Schakelaar SPDT 27dBm Term
