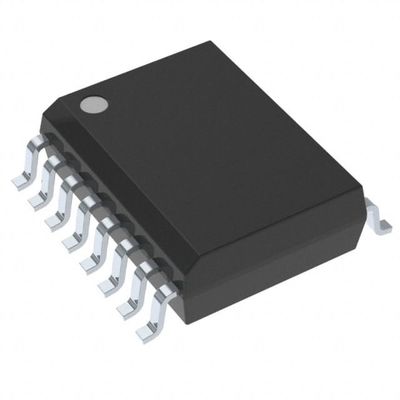

OP200GSZ-REEL IC OPAMP GP 2 CIRCUIT 16SOIC Analog Devices Inc.

Algemene beschrijving

De OP200 is de eerste monolithische dubbele versterker met een precisie van OP77.de OP200 combineert nauwkeurige prestaties met de ruimte- en kostenbesparingen die een dubbele versterker biedt.
De OP200 beschikt over een extreem lage input-offsetspanning van minder dan 75 μV met een drift onder 0,5 μV/°C, gegarandeerd over het volledige militaire temperatuurbereik.000een vermogen van meer dan 10 kΩ; input bias current is minder dan 2 nA; CMRR is meer dan 120 dB; en PSRR is minder dan 1,8 μV/V.On-chip Zener zap trimming wordt gebruikt om de extreem lage input offset spanning van de OP200 te bereiken en elimineert de noodzaak van offset trekken.
Het stroomverbruik van de OP200 is laag, waarbij elke versterker minder dan 725 μA aan voedingsstroom gebruikt.De OP200 biedt echter aanzienlijke verbeteringen ten opzichte van deze industriestandaard op ampDe spanningsruisdichtheid van de OP200, 11 nV/√Hz bij 1 kHz, is de helft van die van de meeste concurrerende apparaten.
De OP200 is compatibel met de OP221, LM158, MC1458/MC1558 en LT1013.
De OP200 is een ideale keuze voor toepassingen waarbij meerdere precisie-op-ampere vereist zijn en waarbij een laag stroomverbruik van cruciaal belang is.
Voor een quad precision op amp, zie de OP400.

GESCHIEDENIS

laag inslagspanning: maximaal 75 μV
Een laag versnellingsspanningsverschuiving van meer dan −55°C < TA < +125°C maximaal 0,5 μV/°C
Laag voedingsstroom (per versterker): maximaal 725 μA
Hoge open-loopvergroting: minimaal 5000 V/mV
Laag inlaatverschil: maximaal 2 nA
Laag geluidsspanningsdichtheid: 11 nV/√Hz bij 1 kHz
Stabiel bij grote capacitieve belastingen: typisch 10 nF
