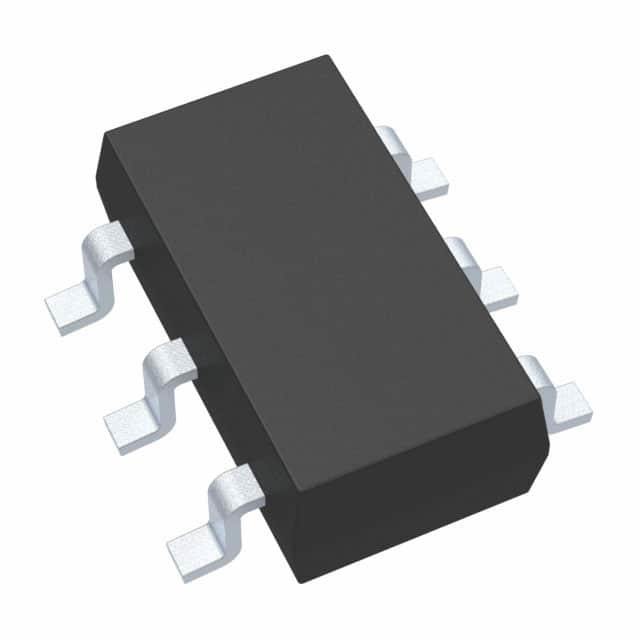

MAX4073HAUT+T IC STROOMZETTING 1 CIRCUIT SOT6 Analog Devices Inc./Maxim Integrated

Algemene beschrijving

De MAX4073 goedkope, high-side current-sense versterker heeft een spanningsuitgang die de noodzaak van gain-setting weerstanden elimineert waardoor het ideaal is voor mobiele telefoons, laptops, PDA's,en andere systemen waar lopende monitoring cruciaal isDe hoge stroombewaking beïnvloedt niet de grondbaan van de batterijoplader, waardoor de MAX4073 bijzonder handig is in batterijstelsels.Het invoerbereik voor gemeenschappelijke modus van +2V tot +28V is onafhankelijk van de voedingsspanningDe breedte van de bandbreedte van 1,8 MHz van de MAX4073 maakt deze geschikt voor gebruik in de besturingslussen van de batterijoplader.

Kenmerken

* Goedkope, compacte, stroomgevoelige oplossing
* Er zijn drie versieversies beschikbaar: +20V/V (MAX4073T) +50V/V (MAX4073F) +100V/V (MAX4073H)
* ±1,0% Volledige nauwkeurigheid
* 500 μA voedingsstroom
* Brede bandbreedte van 1,8 MHz
* Bedrijfsvoorziening van +3V tot +28V
* Breed bereik van +2V tot +28V gemeenschappelijke modus, onafhankelijk van de voedingsspanning
* Temperatuurbereik voor auto's (-40°C tot +125°C)
* Verkrijgbaar in ruimtebesparende 5-pin SC70-pakketten

Toepassingen

Mobiele telefoons
Notebookcomputers
Draagbare/op batterijen aangedreven systemen
Slimme batterijpakketten/opladers
PDA's
Energiebeheersystemen
Beheersing van PA-bias
Algemene stroombewaking van het systeem/bordniveau
Precieze stroombronnen
