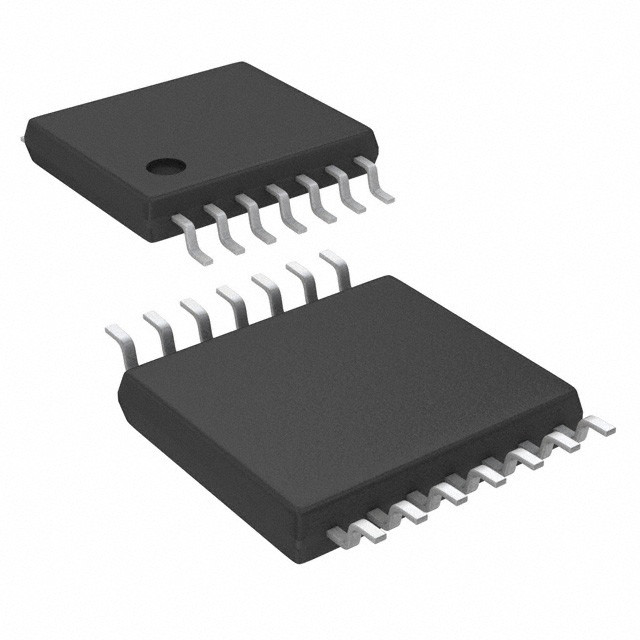

MAX4234AUD+T IC CMOS 4 CIRCUIT 14TSSOP Analog Devices Inc./Maxim geïntegreerd
| Merknaam | Analog Devices Inc./Maxim Integrated |
|---|---|
| Modelnummer | MAX4234AUD+T |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | op voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Versterkertype | CMOS-systemen | Aantal circuits | 4 |
|---|---|---|---|
| Uitvoertype | Spoor-aan-spoor | Zwenksnelheid | 10V/µs |
| Het Product van de aanwinstenbandbreedte | 10 Mhz | -3db bandbreedte | - |
| Huidig - Bias Ingevoerd | 1 pa | Voltage - Ingevoerde Compensatie | 850 µV |
| Huidig - Levering | 1.2mA (x4-Kanalen) | Huidig - Output/Kanaal | 200 mA |
| Voltage - Leveringsspanwijdte (Min) | 2.7 V | Voltage - (Maximum) Leveringsspanwijdte | 5.5 V |
| Werktemperatuur | -40°C ~ 125°C | Montage-type | Oppervlakte |
| Pakket / doos | 14-TSSOP (0,173“, 4.40mm Breedte) | Verpakking van de leverancier | 14-TSSOP |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| MAX4234AUD+T | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4234AUD+ | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4472EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX44243AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378TAUD+ | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4094AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378FAUD+ | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4492AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4382EUD+ | IC OPAMP VFB 3 CIRCUIT 14TSSOP | |
| MAX4378HAUD+ | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4094AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX40078AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4483AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX44267AUD+ | IC OPAMP GP 2 CIRCUIT 14TSSOP | |
| MAX4383EUD+ | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4403AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4495AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4454EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4418EUD+ | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4492AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX44245AUD+T | IC OPAMP ZER-DRIFT 4CIRC 14TSSOP | |
| MAX4403AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4483AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4495AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378TAUD+T | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX40078AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4472EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4487AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD/V+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378FAUD+T | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4378HAUD+T | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4382EUD+T | IC OPAMP VFB 3 CIRCUIT 14TSSOP | |
| MAX4487AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4383EUD+T | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4294EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4078EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4454EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4418EUD+T | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4294EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4078EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX44267AUD+T | IC OPAMP GP 2 CIRCUIT 14TSSOP | |
| MAX4419EUD+ | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX44243AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4078EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4294EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4354EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378FAUD | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4378HAUD | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4378TAUD | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4403AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4418EUD | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4419EUD | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4454EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4487AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4492AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| LMX324AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| LMX324AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4354EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4354EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4234AUD/V+ | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4234AUD/V+T | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4478AUD/V+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| LMX324AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| LMX324AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4234AUD | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4234AUD-T | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4294EUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378FAUD-T | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4403AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4472EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4483AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4483AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4487AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4492AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4495AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4492AUD+TGC1 | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4394EUD/V+ | IC OPAMP GP 3 CIRCUIT 14TSSOP | |
| MAX4394EUD/V+T | IC OPAMP GP 3 CIRCUIT 14TSSOP |
Productomschrijving
Productgegevens
Algemene beschrijving
De single/dual/quad, high-output drive CMOS-op-ampere van de MAX4230 MAX4234 beschikken over 200mA piekuitgangsstroom, rail-to-rail-invoer en uitgangscapaciteit van een enkele 2,7 V tot 5,5 V-toevoer.Deze versterkers vertonen een hoge slew rate van 10V/μs en een gain-bandwidth product (GBWP) van 10MHzDe MAX4230 MAX4234 kan typische headsetniveaus (32Ω) aansturen, evenals een RF-versterker (PA) in draadloze handsettoepassingen.
Kenmerken
* 200mA uitgangsvermogen* Invoer en uitvoer van spoor naar spoor
* 1.1mA voedingsstroom per versterker
* 2,7 V tot 5,5 V enkelstroomvoorziening
* 10MHz bandbreedte-winstproduct
* Hoge slewrate: 10V/μs
* Spanningsverhoging van 100 dB (RL= 100kΩ)
* 85dB vermogen-afwijzing verhouding
* Geen fase-omkering voor overdreven ingangen
* Eenheidswinst stabiel voor capacitieve belastingen tot 780 pF
* Afsluitmodus met laag vermogen vermindert de voedingsstroom tot < 1 μA
* Verkrijgbaar in 5-pin SC70 Package (MAX4230) en 6-pin, UCSP en Thin μDFN Packages (MAX4231)
* Verkrijgbaar in 10-Bump UCSP Package (MAX4233)
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Maxim Geïntegreerd |
| Productcategorie | Instrumentatieversterker |
| Reeks | MAX4234 |
| Producten | Operationeel versterkers |
| Verpakking | Reel |
| Eenheidsgewicht | 0.004949 oz |
| Montage-stijl | SMD/SMT |
| Technologie | CMOS-systemen |
| Aantal kanalen | 4e kanaal |
| Versterkertype | Breedbandversterker |
| Afsluiting | Geen afsluiting |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Bedrijfsvoorzieningstroom | 1.1 mA |
| Deel-#-Aliassen | MAX4234 |
| Versmeltingsspanning-max | 5.5 V |
| Voedingsspanning-min | 2.7 V |
| Pakketdoos | TSSOP-14 |
| Ib-Input-Bias-Current | 1 pA |
| Voorslag-invoer-offset-spanning | 6 mV |
| PSRR-vermogensvoorziening-afwijzing-verhouding | 73 dB |
| Vcm-common-mode-spanning | 2.7 V tot 5,5 V |
| Uitgangsstroom per kanaal | 200 mA |
| CMRR-Common-Mode-Rejection-Ratio | 52 dB |
| GBP-winst-bandbreedte-product | 10 MHz |
| SR-Slew-Rate | 10 V/us |
| en-Inputspanning-Geluidsdichtheid | 15 nV/sqrt Hz bij 2,7 V |
| Maximale dubbeltoevoerspanning | +/- 2,5 V |
| Minimum-dubbele voedingsspanning | +/- 1,35 V |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| Max. van het voertuig Versterkercircuits |
Operationeel versterker, 4 functies, 8000uV Offset-Max, BICMOS, PDSO14, 4.40 MM, MO-153AB-1, TSSOP-14 | Maxim Geïntegreerde producten | Max4234AUD+T vs Max4234AUD-T |
| Max4234AUD Versterkercircuits |
Operationeel versterker, 4 functies, 8000uV Offset-Max, BICMOS, PDSO14, TSSOP-14 | Maxim Geïntegreerde producten | Max4234AUD+T vs Max4234AUD |
| MAX4234AUD+ Versterkercircuits |
Operationeel versterker, 4 functies, 8000uV Offset-Max, CMOS, PDSO14, TSSOP-14 | Maxim Geïntegreerde producten | Max4234AUD+T vs Max4234AUD+ |
Beschrijvingen
Versterker voor algemeen gebruik 4 Circuit Rail-to-Rail 14-TSSOP
Operatieve versterkers - Op Amps 10MHz 10V/us Rail-Rail I/O
