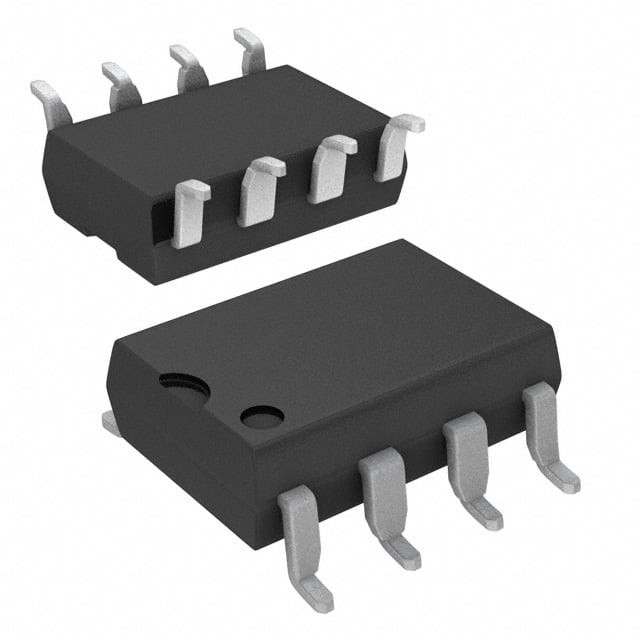

ACPL-7900-500E IC OPAMP ISOLATIE 1 CIRC 8DIPGW Broadcom Limited

Beschrijving

De isolatieversterkers ACPL-790B/790A/7900 zijn ontworpen voor stroom- en spanningsdetectie in elektronische krachtomvormers in toepassingen zoals motor aandrijvingen en hernieuwbare energiesystemen.In een typische motor aandrijving implementatie, stroom stroomt door een externe weerstand en de resulterende analoge spanningsdaling wordt door de isolatieversterker waargenomen.Een differentiële uitgangsspanning die evenredig is met de stroom wordt gecreëerd aan de andere kant van
de optische isolatie barrière

Kenmerken

±0,5% hoge vergrotingsgenauigheid (ACPL-790B)
-50 ppm/°C
0.6 mV Input Offset Spanning
0.05% Uitstekende lineariteit
60 dB SNR
200 kHz breedbandbreedte
3 V tot 5,5 V breed voedingsbereik voor de uitgangszijde
-40 °C tot +105 °C
Geavanceerde Sigma-Delta () A/D-omvormertechnologie
Volledig differentiële isolatieversterker
15 kV/s Common-Mode Transient Immunity
Compact, automatisch in te voegen DIP-8 pakket
Veiligheids- en regelgevende goedkeuringen (opgeschort):
¢ IEC/EN/DIN EN 60747-5-5: 891 VPek werkingsisolatie spanning
¢ UL 1577: 5000 Vrms/1 min dubbele beschermingswaarde
CSA: Kennisgeving van aanvaarding van onderdeel #5

Toepassingen

Stroom/spanning sensing in AC- en servomotor aandrijvingen
Zonne- en windturbine-omvormers
Beheersing van industriële processen
Systemen voor het verkrijgen van gegevens
Schakelstroomsignalisatie-isolatie
Algemene doeleinden Analoogsignalisatie
Traditionele vervangende stroomomvormers
