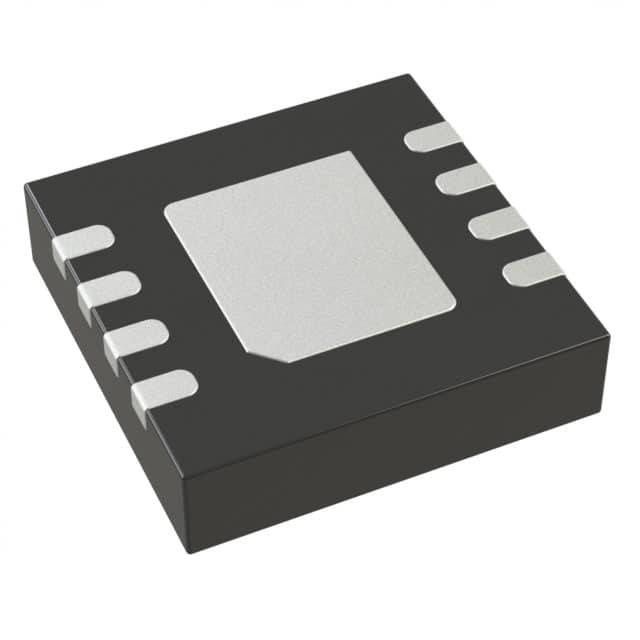

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 CIRCUIT 8LFCSP Analog Devices Inc.

Algemene beschrijving

De AD8137 is een goedkope differentialdriver met een rail-to-rail-uitgang die ideaal is voor het bedienen van 12-bit ADC's in systemen die gevoelig zijn voor vermogen en kosten.en de interne common-mode-feedbackarchitectuur maakt het mogelijk de uitgangsspanning van de common-mode te regelen door de spanning die op één pin wordt aangebrachtDe interne terugkoppelingslus biedt ook inherent gebalanceerde uitgangen en onderdrukt ook harmonische vervormingsproducten van gelijke orde.Volledig differentiële en enkel-tot-differentiële winstconfiguraties worden gemakkelijk gerealiseerd door de AD8137. Externe feedback netwerken bestaande uit vier weerstanden bepalen de gesloten lus winst van de versterker. De power-down functie is gunstig in kritische lage vermogen toepassingen.
De AD8137 is vervaardigd op basis van Analog Devices' eigen XFCB-proces van de tweede generatie, waardoor het hoge prestatieniveaus kan bereiken met een zeer laag stroomverbruik.
De AD8137 is verkrijgbaar in het kleine 8-lead SOIC-pakket en 3 mm × 3 mm LFCSP. Het is geschikt om te werken in het uitgebreide industriële temperatuurbereik van -40 ° C tot +125 ° C.

GESCHIEDENIS

Volledig differentieel
Extrem laag vermogen met uitstallingsfunctie
2.6 mA stilstandsstroom @ 5 V
450 μA in de afstotingsstand @ 5 V
Hoge snelheid
110 MHz groot signaal 3 dB bandbreedte @ G = 1
450 V/μs slagsnelheid
12-bits SFDR-prestaties @ 500 kHz
Snelle afzettingstijd: 100 ns tot 0,02%
Laag ingangsspanning: ±2,6 mV max.
Laag inlaatverschuivingsstroom: maximaal 0,45 μA
Differentiële input en output
Differentieel naar differentieel of enkelvoudig naar differentieel
operatie
Spoor-spoor-uitvoer
Verstelbare uitgangsspanning voor gemeenschappelijke modus
Extern verstelbaar vermogen
Breed voedingsspanningsbereik: 2,7 V tot 12 V
Verkrijgbaar in kleine SOIC-verpakkingen

GEBRUIKEN
12-bits ADC-drivers
Draagbare instrumenten
Toepassingen op batterijen
met een vermogen van niet meer dan 50 W
Differentiële filters
Andere apparaten voor het opnemen van video's
Niveauswisselers
