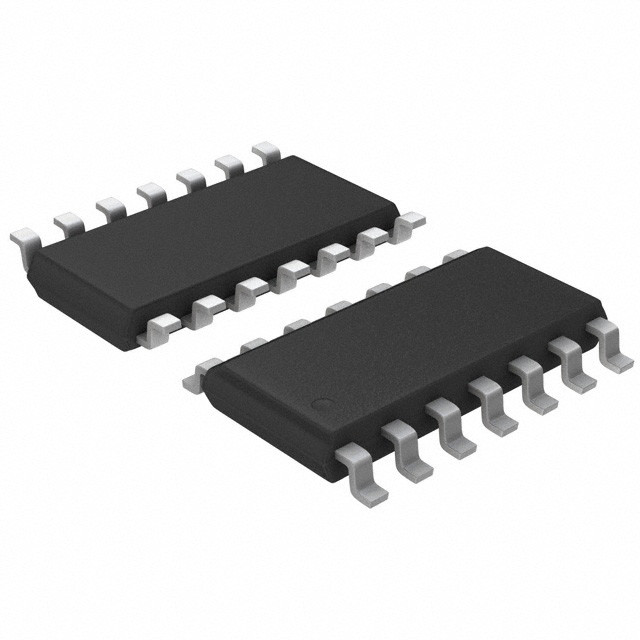

LM2902NSR IC OPAMP GP 4 CIRCUIT 14SO Texas Instruments

  • LM2902NSR IC OPAMP GP 4 CIRCUIT 14SO Texas Instruments
Merknaam Texas Instruments
Modelnummer LM2902NSR
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak en kartonnen doos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen op voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Versterkertype Algemeen doel Aantal circuits 4
Uitvoertype - Zwenksnelheid 0.5V/µs
Het Product van de aanwinstenbandbreedte 1,2 MHz -3db bandbreedte -
Huidig - Bias Ingevoerd Na 20 Voltage - Ingevoerde Compensatie 3 mV
Huidig - Levering 1.4mA (x4-Kanalen) Huidig - Output/Kanaal 30 mA
Voltage - Leveringsspanwijdte (Min) 3 V Voltage - (Maximum) Leveringsspanwijdte 26 V
Werktemperatuur -40°C ~ 125°C (TA) Montage-type Oppervlakte
Pakket / doos 14-SOIC (0,209“, 5.30mm Breedte) Verpakking van de leverancier 14-ZO
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Part Number Description
LM2902NSR IC OPAMP GP 4 CIRCUIT 14SO
MC3403NSR IC OPAMP GP 4 CIRCUIT 14SO
LM324KANSR IC OPAMP GP 4 CIRCUIT 14SO
LM348NSR IC OPAMP GP 4 CIRCUIT 14SO
LM324KNSR IC OPAMP GP 4 CIRCUIT 14SO
TL064INSR IC OPAMP JFET 4 CIRCUIT 14SO
TLC27M4CNS IC OPAMP GP 4 CIRCUIT 14SO
TLC27L4CNS IC CMOS 4 CIRCUIT 14SO
TLC274CNS IC OPAMP GP 4 CIRCUIT 14SO
TLC274BCNS IC OPAMP GP 4 CIRCUIT 14SO
LM324NSR IC OPAMP GP 4 CIRCUIT 14SO
TL064CNSR IC OPAMP JFET 4 CIRCUIT 14SO
TLC27L4CNSR IC CMOS 4 CIRCUIT 14SO
TLC274CNSR IC OPAMP GP 4 CIRCUIT 14SO
LM324ANSR IC OPAMP GP 4 CIRCUIT 14SO
TL084CNSR IC OPAMP JFET 4 CIRCUIT 14SO
TL074CNSR IC OPAMP JFET 4 CIRCUIT 14SO
TL064INS IC OPAMP JFET 4 CIRCUIT 14SO
TLC27M4CNSR IC OPAMP GP 4 CIRCUIT 14SO
TLC2274CNS IC OPAMP GP 4 CIRCUIT 14SO
LM2902KNSR IC OPAMP GP 4 CIRCUIT 14SO
TL074ACNSR IC OPAMP JFET 4 CIRCUIT 14SO
TL084ACNSR IC OPAMP JFET 4 CIRCUIT 14SO
TL034CNSR IC OPAMP JFET 4 CIRCUIT 14SO
TLC2274CNSR IC OPAMP GP 4 CIRCUIT 14SO
TL054CNSR IC OPAMP JFET 4 CIRCUIT 14SO
TLC27L9CNSR IC OPAMP GP 4 CIRCUIT 14SO
LM324NSRE4 IC OPAMP GP 4 CIRCUIT 14SO
LM324NSRG4 IC OPAMP GP 4 CIRCUIT 14SO
TL074BCNSR IC OPAMP JFET 4 CIRCUIT 14SO
TL074BCNSRE4 IC OPAMP JFET 4 CIRCUIT 14SO
TLC1079CNSR IC CMOS 4 CIRCUIT 14SO
TLC1079CNSRG4 IC CMOS 4 CIRCUIT 14SO
TLC2274CNSR-A IC OPAMP GP 4 CIRCUIT 14SO
LM2902KNS IC OPAMP GP 4 CIRCUIT 14SO
LM2902KNSE4 IC OPAMP GP 4 CIRCUIT 14SO
LM2902KNSG4 IC OPAMP GP 4 CIRCUIT 14SO
LM2902KNSRG4 IC OPAMP GP 4 CIRCUIT 14SO
LM324ANSRG4 IC OPAMP GP 4 CIRCUIT 14SO
LM348NSRG4 IC OPAMP GP 1MHZ 14SO
TL074BCNSRG4 IC OPAMP JFET 4 CIRCUIT 14SO
TL074CNSRG4 IC OPAMP JFET 4 CIRCUIT 14SO
TLC1079CNS IC CMOS 4 CIRCUIT 14SO
TLC2274CNSG4 IC OPAMP GP 4 CIRCUIT 14SO
TLC2274CNSR-AG4 IC OPAMP GP 4 CIRCUIT 14SO
TLC279CNS IC CMOS 4 CIRCUIT 14SO
TLC279CNSG4 IC CMOS 4 CIRCUIT 14SO
TLC27L4BCNS IC CMOS 4 CIRCUIT 14SO
TLC27L9CNS IC OPAMP GP 4 CIRCUIT 14SO
TLC27L9CNSG4 IC OPAMP GP 4 CIRCUIT 14SO
Laat een bericht achter
Part Number Description
Productomschrijving

Productgegevens

Beschrijving

De LM124/SA534/LM2902-serie bestaat uit vier onafhankelijke, high-gain,met een vermogen van niet meer dan 30 W,.

GESCHIEDENIS

• Interne frequentiecompensatie voor eenheidswinst
• Grote gelijkstroomspanningstoename: 100 dB
• Breedbandbreedte (eenheidswinst): 1MHz (temperatuurcompensatie)
• Breed bereik van stroomvoorziening Eén stroomvoorziening: 3VDC tot 30VDC of twee stroomvoorziening
stroomvoorziening: ±1,5VDC tot ±15VDC
• Zeer lage voedingsstroom afvoer: in wezen onafhankelijk van de toevoer
Spanning (1mW/operatieve ampère bij +5VDC)
• lage input biasing stroom: 45nADC (temperatuurcompensatie)
• Lage ingangsspanning: 2mVDC en versnellingsstroom: 5nADC
• Differentiële ingangsspanning gelijk aan de stroomtoevoerspanning
• Grote uitgangsspanning: 0VDC tot VCC-1.5VDC swing

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Texas Instruments
Productcategorie Instrumentatieversterker
Reeks LM2902
Producten Operationeel versterkers
Verpakking Reel
Eenheidsgewicht 0.007348 oz.
Montage-stijl SMD/SMT
Technologie Bipolair
Aantal kanalen 4e kanaal
Versterkertype Versterker met hoge sterkte
Afsluiting Geen afsluiting
Maximale werktemperatuur + 125 °C
Werktemperatuurbereik - 40 C.
Bedrijfsvoorzieningstroom 3 mA
Versmeltingsspanning-max 26 V
Voedingsspanning-min 3 V
Pakketdoos SOP-14
Ib-Input-Bias-Current 250 nA
Voorslag-invoer-offset-spanning 7 mV
Vcm-common-mode-spanning Negatieve spoor naar positieve spoor - 1,5 V
Uitgangsstroom per kanaal 30 mA
CMRR-Common-Mode-Rejection-Ratio 50 dB
GBP-winst-bandbreedte-product 1.2 MHz
SR-Slew-Rate 0.5 V/us
en-Inputspanning-Geluidsdichtheid 35 nV/sqrt Hz
Maximale dubbeltoevoerspanning +/- 13 V
Minimum-dubbele voedingsspanning +/- 1,5 V

Functioneel compatibel onderdeel

Vorm, verpakking, functioneel compatibel onderdeel

Vervaardigersdeel# Beschrijving Vervaardiging Vergelijk
LM2902NE4
Versterkercircuits		 Viervoudige algemene versterker 14-PDIP -40 tot 125 Texas Instruments LM2902NSR versus LM2902NE4
LM2902N/NOPB
Versterkercircuits		 Versterker 14-PDIP -40 tot en met 85 Texas Instruments LM2902NSR vs. LM2902N/NOPB

Beschrijvingen

Versterker voor algemeen gebruik 4 Circuit 14-SOP
Op Amp Quad GP 13V/26V 14-Pin SOP T/R
Operationeel versterker - Op Amps Quad General-Purpose Op Amp
