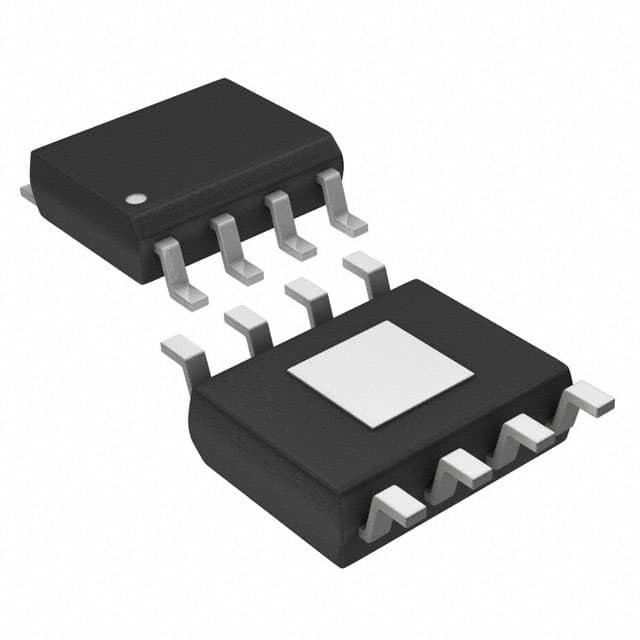

MAX9918ASA+ Current Sense Versterker IC 1 CIRCUIT 8SOIC
| Merknaam | Analog Devices Inc./Maxim Integrated |
|---|---|
| Modelnummer | MAX9918ASA+ |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | op voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Versterkertype | Huidige gevoel | Aantal circuits | 1 |
|---|---|---|---|
| Uitvoertype | Spoor-aan-spoor | Zwenksnelheid | 0,6V/µs |
| Het Product van de aanwinstenbandbreedte | - | -3db bandbreedte | kHz 75 |
| Huidig - Bias Ingevoerd | 175 µA | Voltage - Ingevoerde Compensatie | 400 µV |
| Huidig - Levering | 1mA | Huidig - Output/Kanaal | - |
| Voltage - Leveringsspanwijdte (Min) | 4.5 V | Voltage - (Maximum) Leveringsspanwijdte | 5.5 V |
| Werktemperatuur | -40°C ~ 125°C | Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breed) blootliggende pad | Verpakking van de leverancier | 8-soic-EP |
| Markeren | MAX9918ASA+,MAX9918ASA+ Current Sense Versterker IC,8SOIC Current Sense Versterker IC |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| MAX9918ASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS982IYDWT | IC OPAMP GP 2 CIRCUIT 8SO | |
| MAX9919NASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS982IDWT | IC OPAMP GP 2 CIRCUIT 8SO | |
| MAX9920ASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS616IDW | IC OPAMP CFA 2 CIRCUIT 8SO | |
| TS616IDWT | IC OPAMP CFA 2 CIRCUIT 8SO | |
| TS982IDW | IC OPAMP GP 2 CIRCUIT 8SO | |
| TS613IDW | IC VOLTAGE FEEDBACK 2 CIRC 8SOP | |
| TS613IDWT | IC VOLTAGE FEEDBACK 2 CIRC 8SOP | |
| MAX9633ASA+ | IC OPAMP GP 2 CIRCUIT 8SOIC | |
| MAX9633ASA+T | IC OPAMP GP 2 CIRCUIT 8SOIC | |
| MAX9920ASA/V+CR2 | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA/V+TCR2 | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| OPA2677H | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2613IDTJ | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJ | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJR | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJRG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJR | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJRG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2677H/2K5 | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2677H/2K5G3 | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2677HG3 | IC OPAMP CFA 2 CIRCUIT 8HSOP |
Productomschrijving
Productgegevens
Algemene beschrijving
De MAX9918/MAX9919/MAX9920 zijn eenvoudige voeding, hoge nauwkeurigheid stroom-sensor versterkers met een hoge input common-mode bereik dat zich uitstrekt van -20V tot +75V.Deze versterkers zijn zeer geschikt voor stroombewaking van inductieve belastingen zoals motoren en magnetronen., waarbij common-mode spanningen negatief kunnen worden als gevolg van inductieve terugslag, omgekeerde batterijcondities of voorbijgaande gebeurtenissen.
Kenmerken
* -20V tot +75V Input Common-Mode Spanningsbereik* 400 μV (max) Input Offset Spanning
* 0,6% (maximaal) Fout in de nauwkeurigheid van de winst
* Eenrichtings- of tweerichtingsstroomgevoel
* Referentie-invoer voor tweerichtingsuitgang
* 120 kHz, -3 dB bandbreedte (MAX9919N)
* Eenmalige voeding (van 4,5 tot 5,5 V)
* 1mA voedingsstroom
* 0,5 μA (typisch) uitschakelstroom
* Rail-to-Rail-output
* -40°C tot +125°C Temperatuurbereik voor auto's
Toepassingen
H-Bridge Motor Current SensingSolenoïde-stroomgevoel
Huidige monitoring van inductiebelastingen
Hoog- en laagzijdig nauwkeurig stroomgevoel
4x4 transmissiecontrole
Elektronisch gaspedaalbeheersysteem
Monitoring van supercapacitoren in hybride auto's
Precieze hoogspanningsstroombewaking
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Maxim Geïntegreerd |
| Productcategorie | Instrumentatieversterker |
| Reeks | MAX9918 |
| Producten | Versterkers van de stroomopname |
| Verpakking | Buis |
| Montage-stijl | SMD/SMT |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Bedrijfsvoorzieningstroom | 1 mA |
| Deel-#-Aliassen | MAX9918 |
| Versmeltingsspanning-max | 5.5 V |
| Voedingsspanning-min | 4.5 V |
| Pakketdoos | SOIC-EP-8 |
| Voorslag-invoer-offset-spanning | 400 uV |
| CMRR-Common-Mode-Rejection-Ratio | 96 dB |
Beschrijvingen
Versterkers voor stroomgevoel (van 20 V tot +75 V) CMR iSense
