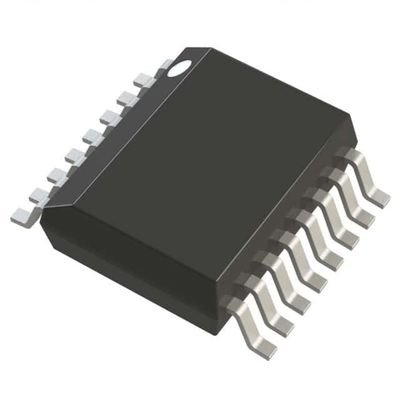

MAX4018EEE+ OPAMP IC Spanningsfeedback VFB 3 Circuit 16QSOP

Algemene beschrijving

De MAX4012 single, MAX4016 dual, MAX4018 triple, en MAX4020 quad op amps zijn eenheidswinst-stabiele apparaten die hoge snelheidsprestaties combineren met Rail-to-Rail®-uitgangen.De MAX4018 heeft een uitschakelfunctie die de stroom van de stroomtoevoer tot 400 μA verlaagt en de uitgangen in een hoge impedantietoestand plaatstDeze apparaten werken met een enkele stroomvoorziening van +3,3 V tot +10 V of met een dubbele stroomvoorziening van ±1,65 V tot ±5 V.Het inlaatspanningsbereik van de gemeenschappelijke modus strekt zich verder uit dan de negatieve voedingsrail (grondslag in toepassingen met een enkele voeding).
Deze apparaten vereisen slechts 5,5 mA stilstaande voedingsstroom en bereiken een bandbreedte van 200 MHz -3 dB en een slewrate van 600 V/μs.Deze onderdelen zijn een uitstekende oplossing voor systemen met een laag vermogen/lage spanning die een brede bandbreedte vereisenBovendien, wanneer uitgeschakeld, maakt hun hoge uitgangsimpedantie ze ideaal voor multiplextoepassingen.
De MAX4012 wordt geleverd in een miniatuur 5-pin SOT23 pakket, terwijl de MAX4016 wordt geleverd in 8-pin μMAX en SO pakketten.

Kenmerken

* Goedkoop
* Hoge snelheid:
200 MHz -3 dB bandbreedte (MAX4012)
150 MHz -3 dB bandbreedte (MAX4016/18/20)
30MHz 0,1dB Vergrotingsplaatsheid
600 V/μs Slew Rate
* Eenmalige werking van 3,3 V/5,0 V
* Rail-to-Rail-outputs
* Invoercommon-mode-bereik gaat verder dan VEE
* Lage differentiële winst/fase: 0,02%/0,02°
* Lage vervorming bij 5 MHz:
-78dBc SFDR
-75 dB totale harmonische vervorming
* High Output Drive: ± 120mA
* 400 μA afsluitcapaciteit (MAX4018)
* Hoge uitgangsimpedantie in stilstand (MAX4018)
* Ruimtebesparende SOT23-5, μMAX of QSOP-pakketten

Toepassingen

Set-topboxen
Videobewakingssystemen
Instrumenten op batterij
Video lijn driver
Analoog-digitale omzetter interface
CCD-beeldsystemen
Video-routing- en schakelsystemen
