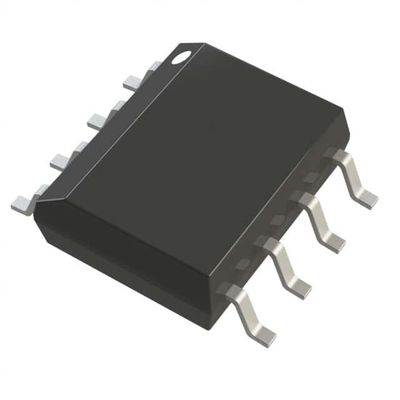

AD8099ARDZ-REEL7 Spanningsfeedbackversterker IC 1 CIRC 8SOIC

Algemene beschrijving

De AD8099 is een ultralage geluids- (0,95 nV/√Hz) en vervormingspanningsfeedback-amplificator (~92 dBc bij 10 MHz), waarvan de combinatie het ideaal maakt voor 16- en 18-bitsystemen.,een zeer lineaire, geruisarme inputstap die de volledige vermogen bandbreedte (FPBW) verhoogt bij lage winsten met hoge slew tarieven.Het gepatenteerde volgende generatie extra snel complementair bipolair (XFCB) proces maakt dergelijke hoogwaardige versterkers met relatief laag vermogen mogelijk.

GESCHIEDENIS

Ultralow geluid: 0,95 nV/√Hz, 2,6 pA/√Hz
Ultralage vervorming
Tweede harmonische RL = 1 kΩ, G = +2
-92 dB bij 10 MHz
3e harmonische RL = 1 kΩ, G = +2
-105 dB bij 10 MHz
Hoge snelheid
Gewinbandbreedteproduct (GBWP): 3,8 GHz
-3 dB bandbreedte
700 MHz (G = +2)
550 MHz (G = +10)
Slew rate
475 V/μs (G = +2)
1350 V/μs (G = +10)
Nieuwe pinout
Aanpassing van de externe compensatie, winstbereik ¥1, +2 tot +10
Voedingsstroom: 15 mA
Versnellingsspanning: max 0,5 mV
Breed voedingsspanningsbereik: 5 V tot 12 V

GEBRUIKEN

voorversterkers
Ontvangers
Instrumenten
Filters
Versterkers voor intermediaire frequentie (IF) en basisband
Analoog-digitale stuurprogramma's
Buffers voor digitale-analoogconverter (DAC)
Optische elektronica
