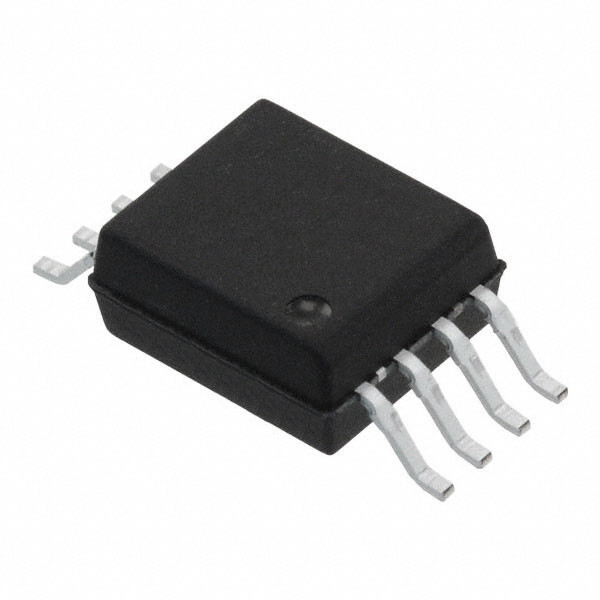

ACPL-C79A-500E IC OPAMP ISOLATIE 1 CIRC 8SO Broadcom Limited

Beschrijving

De isolatieversterkers ACPL-C79B/C79A/C790 zijn ontworpen voor stroom- en spanningsdetectie in elektronische krachtomvormers in toepassingen zoals motor aandrijvingen en hernieuwbare energiesystemen.In een typische motor aandrijving implementatie, stroom stroomt door een externe weerstand en de resulterende analoge spanningsdaling wordt door de isolatieversterker gedetecteerd.Een differentiële uitgangsspanning die evenredig is met de stroom wordt gecreëerd aan de andere kant van de optische isolatie barrière.

Kenmerken

• ±0,5% hoge vergrotingsgenauigheid (ACPL-C79B)
• ¥50 ppm/°C lage winstdrift
• 0,4 mV Input Offset Spanning
• 0,05% Uitstekende lineariteit
• 62 dB SNR
• 200 kHz breedbandbreedte
• 3 V tot 5,5 V breed voedingsbereik voor de uitgangszijde
• Bewerkingstemperatuurbereik van 40°C tot +105°C
• Geavanceerde Sigma-Delta (­­∆) A/D-omvormertechnologie
• Volledig differentiële isolatieversterker
• 15 kV/μs Common-Mode Transient Immunity
• Compact, automatisch in te voegen verlengde SO-8-pakket
• Veiligheid en goedkeuring door de regelgevende instanties:
 IEC/EN/DIN EN 60747-5-5: 1414 VPek werkingsisolatie spanning
¢ UL 1577: 5000 Vrms/1min dubbele beschermingswaarde
CSA: Kennisgeving van aanvaarding van onderdeel #5

Toepassingen

• Stroom/spanning sensing in wisselstroom- en servomotor aandrijvingen
• Zonne- en windturbines
• Beheersing van industriële processen
• Systemen voor het verkrijgen van gegevens
• Schakeling van stroomvoorziening
• Algemene analoge signaalisolatie
• Traditionele vervanging van stroomomvormers
