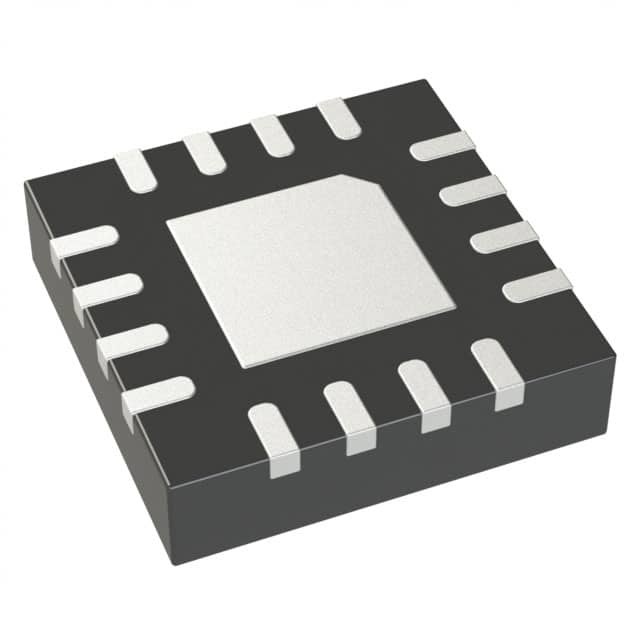

ADA4940-1ACPZ-R7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP Analog Devices Inc.
| Merknaam | Analog Devices Inc. |
|---|---|
| Modelnummer | ADA4940-1ACPZ-R7 |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | op voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Versterkertype | Verschil | Aantal circuits | 1 |
|---|---|---|---|
| Uitvoertype | Verschil | Zwenksnelheid | 95V/µs |
| Het Product van de aanwinstenbandbreedte | - | -3db bandbreedte | 260 Mhz |
| Huidig - Bias Ingevoerd | 1.1 µA | Voltage - Ingevoerde Compensatie | 60 µV |
| Huidig - Levering | 1.25mA | Huidig - Output/Kanaal | 46 mA |
| Voltage - Leveringsspanwijdte (Min) | 3 V | Voltage - (Maximum) Leveringsspanwijdte | 7 V |
| Werktemperatuur | -40°C ~ 125°C | Montage-type | Oppervlakte |
| Pakket / doos | 16-VFQFN Blootgesteld Stootkussen, CSP | Verpakking van de leverancier | 16-lfcsp-VQ (3x3) |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ADA4940-1ACPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPR7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-RL7 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPR2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4940-1ACPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-R7 | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-R2 | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4940-1ACPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-RL | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-RL | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPRL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-R2 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP |
Productomschrijving
Productgegevens
Algemene beschrijving
De ADA4940-1/ADA4940-2 zijn geluidsarme, distorsiesarme, volledig differentiële versterkers met een zeer laag stroomverbruik.hoogwaardige SAR- en sigma-delta- (Σ-Δ) analoge-digitale omzetters (ADC's) met een resolutie tot 16 bits van dc tot 1 MHz op slechts 1Het verstelbare niveau van de uitgangsspanning in gemeenschappelijke modus maakt het mogelijk dat de ADA4940-1/ADA4940-2 overeenkomt met de ingangsspanning in gemeenschappelijke modus van meerdere ADC's.De interne common-mode feedback loop zorgt voor een uitzonderlijk uitgangsbalans, evenals onderdrukking van evenordelijke harmonische vervorming producten.
GESCHIEDENIS
Kleine signaalbandbreedte: 260 MHzUltralaag vermogen 1,25mA
Zeer lage harmonische vervorming
-122 dB THD bij 50 kHz
-96 dB THD bij 1 MHz
Laag ingangsspanningsgeluid: 3,9 nV/√Hz
0.35 mV maximale offsetspanning
Gelijke uitgaven
Afstemmingstijd tot 0,1%: 34 ns
Spoor-spoor-uitgang: −VS + 0,1 V tot +VS − 0,1 V
Verstelbare uitgangsspanning voor gemeenschappelijke modus
Flexible voedingsbronnen: 3 V tot 7 V (LFCSP)
De pin uitschakelen om het stroomverbruik te verminderen
ADA4940-1 is verkrijgbaar in LFCSP- en SOIC-pakketten
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Analoogapparaten |
| Productcategorie | Instrumentatieversterker |
| Vervaardiging | Analog Devices Inc. |
| Productcategorie | Differentiële versterkers |
| RoHS | Detail |
| Aantal kanalen | 1 Kanaal |
| GBP-winst-bandbreedte-product | 260 MHz |
| SR-Slew-Rate | 95 V/us |
| CMRR-Common-Mode-Rejection-Ratio | 86 dB |
| Ib-Input-Bias-Current | - 1,1 uA |
| Voorslag-invoer-offset-spanning | 00,06 mV |
| Versmeltingsspanning-max | 7 V |
| Voedingsspanning-min | 3 V |
| Bedrijfsvoorzieningstroom | 1.25 mA |
| Maximale werktemperatuur | + 125 °C |
| Minimale werktemperatuur | - 40 C. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | LFCSP-16 |
| Verpakking | Reel |
| Brandnaam | Analoogapparaten |
| Gewin-V-V | 1 V/V |
| Maximale inlaatweerstand | 50 mOhms |
| Producten | Differentiële versterkers |
| PSRR-vermogensvoorziening-afwijzing-verhouding | 90 dB |
| Reeks | ADA4940-1 |
| Verrekeningstijd | 34 ns |
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| ADA4940-1ACPZ-R2 Versterkercircuits |
Ultralaag vermogen, lage vervorming ADC-driver | Analog Devices Inc. | ADA4940-1ACPZ-R7 versus ADA4940-1ACPZ-R2 |
| ADA4940-1ACPZ-RL Versterkercircuits |
Ultralaag vermogen, lage vervorming ADC-driver | Analog Devices Inc. | ADA4940-1ACPZ-R7 versus ADA4940-1ACPZ-RL |
Beschrijvingen
Differentiële versterker 1 Circuit Differentiële 16-LFCSP-VQ (3x3)
SP Amp DIFF AMP Single R-R O/P 7V 16-Pin LFCSP EP T/R
Differentieelversterkers Ultra Low Distortion Low Pwr ADC
