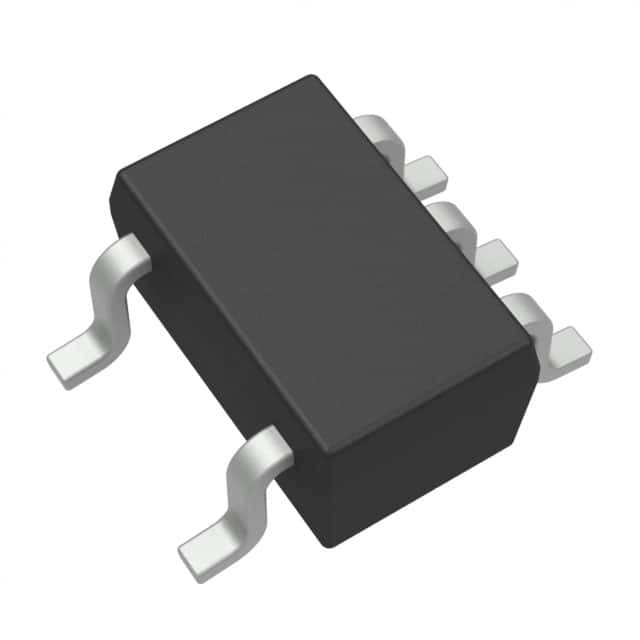

0.9V-3.6V logicabuffer IC SN74AUP1T34DCKR sc70-5 Texas Instruments

Beschrijving

SN74AUP1T34 is een 1 beet onafhankelijk noninverting vertaler met twee configureerbare voedingsporen. Het is een unidirectionele vertaler van A aan B. De a-haven is bedoeld om VCCA te controleren. De waaier van het leveringsvoltage voor VCCA is 0,9 V aan 3,6 V. De B-haven is bedoeld om VCCB te controleren. VCCB kan leveringsvoltages goedkeuren die zich van 0,9 V aan 3,6 V. uitstrekken. Dit laat zwakstroomvertaling tussen voltageknopen van 1 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, en 3,3 V. toe. SN74AUP1T34 wordt ook volledig gespecificeerd voor op ioff-Gebaseerd gedeeltelijk-macht-onderaan toepassingen. Wanneer het apparaat wordt uitgezet, maakt het Ioff-schakelschema de output onbruikbaar, die schadelijk huidig terugvloeien verhinderen door het apparaat.

Eigenschappen

• De inputhysterese staat Langzame Inputovergang en de Betere Immuniteit van het Omschakelingslawaai bij Input toe
• ESD de Bescherming overschrijdt JESD 22
• 5000-v menselijk-Lichaam Model (a114-a)
• Klink-op Prestaties overschrijdt 100 mA per JESD 78, Klasse II
• Wijd In werking stellend VCC Waaier van 0,9 V aan 3,6 V • Evenwichtige Propagatievertragingen: tPLH = tPHL (1,8-v aan Typische Vertaling 3,3-v)
• Lage statisch-Machtsconsumptie: Maximum van 5-µA ICC
• ±6-doctorandus in de letteren Outputaandrijving bij 3 V • Ioff steunt Gedeeltelijke macht-beneden-Wijze Verrichting
• VCC Isolatieeigenschap – als VCCA-de Input GND bedraagt, B-is de Haven in de hoog-Impedantiestaat

Toepassingen

• Persoonlijke Elektronika
• Telecommunicaties
• Onderneming
• Industrieel
