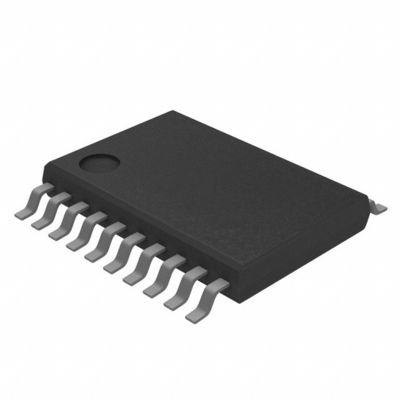

Stabiele 100Mbps-Voltagevertaler IC, TXB0108PWR-de Vertaler van het Logicaniveau
| Merknaam | Texas Instruments |
|---|---|
| Modelnummer | TXB0108PWR |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 het werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | in voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Vertaler Type | Voltageniveau | Kanaaltype | Tweerichtings |
|---|---|---|---|
| Aantal Kringen | 1 | Kanalen per Kring | 8 |
| Voltage - VCCA | 1.2 V ~ 3,6 V | Voltage - VCCB | 1.65 V ~ 5,5 V |
| Inputsignaal | - | Outputsignaal | - |
| Outputtype | Tri-State, niet-geïnverteerd | Datasnelheid | 100Mbps |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) | Eigenschappen | Auto-richting het Ontdekken |
| Opzettend Type | De oppervlakte zet op | Pakket/Geval | 20-TSSOP (0,173“, 4.40mm Breedte) |
| Het Pakket van het leveranciersapparaat | 20-TSSOP | ||
| Markeren | Stabiele Voltagevertaler IC,100Mbps voltagevertaler IC,TXB0108PWR de Vertaler van het logicaniveau |
||
Productomschrijving
TXB0108PWR IC-VERTALER BIDIR 20TSSOP Texas Instruments
Productdetails
Beschrijving
Deze noninverting vertaler met 8 bits kenmerkt twee individueel configureerbare machtssporen. Het a-doel van de haven is VCCA te controleren. Om het even welk bronvoltage tussen 1,2 en 3,6 volts wordt gesteund door VCCA. De B-haven wordt gebruikt om VCCB te controleren. Om het even welk bronvoltage tussen 1,65 V en 5,5 V is aanvaardbaar voor VCCB. Dit laat tweerichtings universele zwakstroomvertaling tussen om het even welke voltageknopen 1,2-v toe, 1,5-v, 1,8-v, 2,5-v, 3,3-v, en 5-v. De waarde van VCCA zal niet meer dan de waarde van VCCB zijn.
Alle output wordt hoog-impedantie wanneer (OE) ingevoerd laag is output-toelaat. OE voerde kring van TXB0108 in wordt aangedreven door VCCA.
Dit apparaat wordt ontworpen volledig voor op ioff-Gebaseerd gedeeltelijk-macht-onderaan toepassingen. Het Ioff-schakelschema maakt de output onbruikbaar wanneer het apparaat wordt uitgeschakeld, eliminerend gevaarlijk huidig terugvloeien door het apparaat.
Verbind OE met GND door een pulldown weerstand om macht-omhoog te handhaven de hoog-impedantiesituatie tijdens of macht-versla; de minimumwaarde van de weerstand wordt geplaatst door de het huidig-sourcingsmogelijkheden van de bestuurder.
Eigenschappen
• 1.2 V aan 3,6 V op een Haven en 1,65 V aan 5,5 V op B-Haven (VCCA ≤ VCCB)
• VCC Isolatieeigenschap – als één van beiden Ingevoerde VCC GND bedraagt, is Alle Output in de hoog-Impedantiestaat
• OE inputkring aan VCCA van verwijzingen die wordt voorzien die
• Lage Machtsconsumptie, 4 μA Maximum ICC
• Ioffsteunen gedeeltelijk-macht-onderaan Wijzeverrichting
• Klink-op Prestaties overschrijdt 100 mA per JESD 78, Klasse II
• ESD de Bescherming overschrijdt JESD 22
– Een Haven
• 2000-v menselijk-Lichaam Model (a114-B)
• 1000-v charged-Apparaat Model (C101)
– B-Haven
• ±15-kV menselijk-Lichaamsmodel (a114-B)
• ±8-kV menselijk-Lichaamsmodel (a114-B) (YZP-Pakket slechts)
• 1000-v charged-Apparaat Model (C101)
Toepassingen
• Zaktelefoon
• Smartphone
• Tablet
• Desktoppc
Specificaties
| Attributen | Kenmerkwaarde |
|---|---|
| Fabrikant | Texas Instruments |
| Productcategorie | Voltagevertalers, Niveaudraaiers |
| Reeks | TXB0108 |
| Verpakking | Afwisselende Verpakking |
| Eenheid-gewicht | 0,002716 oz |
| Steun-stijl | SMD/SMT |
| Pakket-geval | 20-TSSOP (0,173“, 4.40mm Breedte) |
| In werking stellen-temperatuur | -40°C ~ 85°C (Ta) |
| Steun-type | De oppervlakte zet op |
| Output-type | Niet-Omgekeerde tri-staat, |
| Eigenschappen | Auto-richting het Ontdekken |
| Leverancier-apparaat-pakket | 20-TSSOP |
| Aantal-van-kringen | 1 kring |
| Datasnelheid | 100Mbps |
| Logica-type | De Vertaler van het voltageniveau |
| Vertaler-type | Voltageniveau |
| Kanaal-type | Tweerichtings |
| Kanaal-per-kring | 8 |
| Voltage-VCCA | 1.2 V ~ 3,6 V |
| Voltage-VCCB | 1.65 V ~ 5,5 V |
| Input-signaal | - |
| Output-signaal | - |
| Maximum Werkende Temperatuur | + 85 C |
| Werkende temperatuurwaaier | - 40 C |
| Levering-voltage-maximum | 3.6 V 5,5 V |
| Levering-voltage-Min | 1.2 V 1,65 V |
| Pakket-geval | Tssop-20 |
| Propagatievertraging | 9,5 NS |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Band & Spoel (RT) Gesneden Band (CT) digi-Reel® |
| Product-status | Actief |
| Aantal-van-kringen | 1 |
| Output-type | Niet-Omgekeerde tri-staat |
| Pakket-geval | 20-TSSOP (0,173“ 4.40mm Breedte) |
| Basis-product-aantal | TXB0108 |
Beschrijvingen
De Vertaler Bidirectional 1 Kring 8 Kanaal 100Mbps 20-TSSOP van het voltageniveau
De Vertalers 20-speld TSSOP T/R van het voltageniveau
Vertaling - Tweerichtings v-Vlakke Vertaler de met 8 bits van Voltageniveaus
