De programmeerbare Spaander van 3.3V HDMI IC, TDP158RSBR-de Spaander Van geïntegreerde schakelingen

Beschrijving

Het TDP158-apparaat is een AC-Gekoppeld HDMI-signaal aan overgang-geminimaliseerd differentieel signaal (TMDS) Redriver ondersteunend digitale videointerface (DVI) 1,0 en High Definition Multimedia Interface (HDMI) de outputsignalen van 1.4b en 2.0b-. TDP158 steunt vier TMDS-kanalen interfaces en van de Digitale Vertoningscontrole (DDC). TDP158 steunt signalerende tarieven tot 6 Gbps om voor de hoogste resoluties van de bits per pixel van 4k2k60p toe te staan 24 en tot kleurdiepte van WUXGA of 1080p de met 16 bits met hogere vernieuwingsfrequenties. TDP158 kan worden gevormd om de norm van HDMI te steunen 2,0.

TDP158 steunt dubbele voedingsporen van 1,1 V op VDD en 3,3 V op VCC voor machtsvermindering. Verscheidene methodes van energiebeheer worden uitgevoerd om totale machtsconsumptie te verminderen. TDP158 steunt vaste ontvangerseq aanwinst gebruikend I2C of speldriem om verschillende de kabel of de raadssporen van de lengteninput te compenseren.

Eigenschappen

• AC-gekoppelde TMDS of dual-mode fysieke die laag DisplayPort™ in fysieke de laagoutput van HDMI 2.0b TMDS ondersteunend wordt ingevoerd tot 6 Gbps datasnelheid, compatibel met de elektroparameters van HDMI 2.0b
• Het steunen van dual-mode standaardversie van DisplayPort 1.1
• Steun 4k2k60p en tot kleurdiepte van WUXGA of 1080p de met 16 bits met hogere vernieuwingsfrequenties
• Programmeerbare vaste ontvangersequaliser tot 15,5 dB
• De globale of onafhankelijke controle van de hoge snelheidssteeg, pre-nadruk en brengt schommeling over, en zwenkt tariefcontrole
• I2C of programmeerbare speldriem
• Configureerbaar als DisplayPort redriver door I2C
• Volledig steegruilmiddel op hoofdstegen
• Lage machtsconsumptie
  • – 200 mw actief bij 6-Gbps en – 8 mw bij sluitingsstaat

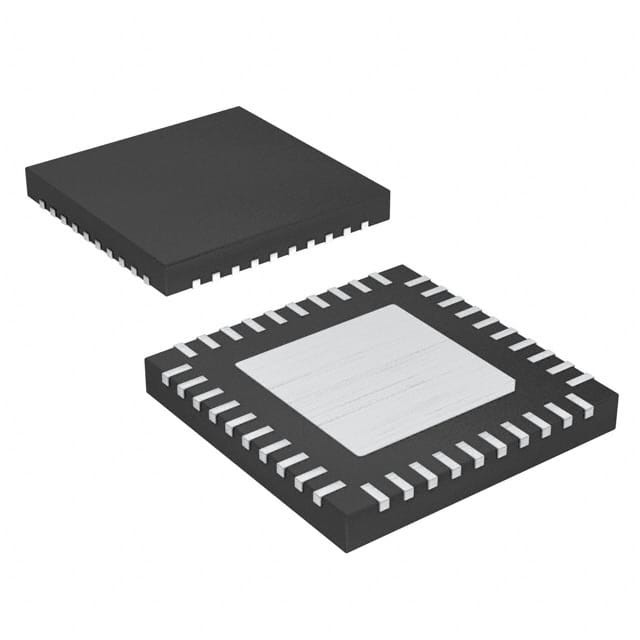

• 40-speld, 0.4 mm Hoogte, 5 mm × spelden 5 mm, WQFN-pakket, compatibel systeem aan SN75DP159RSB retimer
