Duurzame KSZ8999I-Geïntegreerde schakeling IC 10/100 208PQFP-Microchiptechnologie

Algemene Beschrijving

KS8999 bevat acht 10/100 fysieke laagzendontvangers, eenheden negen van MAC (Media Toegangsbeheer) met een geïntegreerde laag 2 schakelaar. De apparatenlooppas op twee wijzen. De eerste wijze is een acht haven geïntegreerde schakelaar en de tweede is als negen havenschakelaar met de negende haven beschikbaar door een MII (Media Onafhankelijke Interface).

Eigenschappen

• haven 9 (8+1) 10/100 geïntegreerde schakelaar met acht fysieke laagzendontvangers en één MII/SNI-interface
• Geavanceerde Ethernet-Schakelaar met interne kaderbuffer
- 128K-Byte van SRAM op spaander voor kader het als buffer optreden voor
- de bandbreedte van het de hoge prestatiesgeheugen van 2.0Gbps
- De ontvangst en de transmissie van de draadsnelheid
- De geïntegreerde motor van de adresraadpleging, adressen van steunen1k de absolute MAC
- Automatisch adres dat, adres het verouderen en adresmigratie leert
• Geavanceerde Schakelaareigenschappen
- Steunen802.1p prioriteit en haven gebaseerde prioriteit
- Steunen haven gebaseerd VLAN
- Steunen 1536 bytekader voor VLAN-markering
- De prioriteit van steunendiffserv, 802.1p gebaseerde prioriteit of haven baseerde van het prioritaire o de bescherming uitzendingsonweer
• Bewezen zendontvangertechnologie voor UTP en vezelverrichting
- de wijze van 10BaseT, van 100BaseTX en 100BaseFX-van verrichting
- Steunen voor UTP of vezel op alle 8 havens
- Indicatoren voor volledig/half-duplex verbinding, activiteit, en snelheid
- De hardware baseerde 10/100, hoogtepunt/de helft, datatransportbesturing en auto-onderhandeling
- De individuele haven dwong wijzen (hoogtepunt - duplex, 100BaseTX) wanneer de auto-onderhandeling onbruikbaar wordt gemaakt
- De datatransportbesturing van full-duplexieee 802.3x
- Half-duplex tegendrukdatatransportbesturing
• Steunen mdi/mdi-X autooversteekplaats
• Externe MAC-interface (draad MII of 7) voor routertoepassingen
• Unmanagedverrichting via het vastbinden of EEPROM in de tijd van het systeemterugstellen (zie de sectie van de Verwijzingskring terugstellen)
• Uitvoerige LEIDENE steun
• Enige 2.0V-voeding met opties voor 2.5V en 3.3V I/O
• 900 mA (1.80W) met inbegrip van fysieke transmit bestuurders
• Steunt zowel commerciële als de industrietemperatuur
- Commerciële temperatuurwaaier: 0°C aan +70°C (KS8999)
- Industriële temperatuurwaaier: – 40°C aan +85°C (KS8999I)
• Steunen loodvrije producten:
- Commerciële temperatuurwaaier: 0°C aan +70°C (KSZ8999)
- Industriële temperatuurwaaier: – 40°C aan +85°C (KSZ8999I)

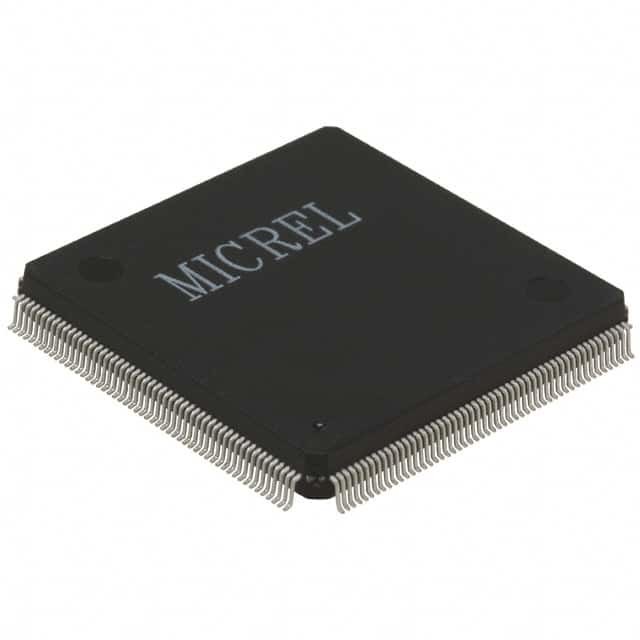

• Beschikbaar in 208 speldpqfp pakket
