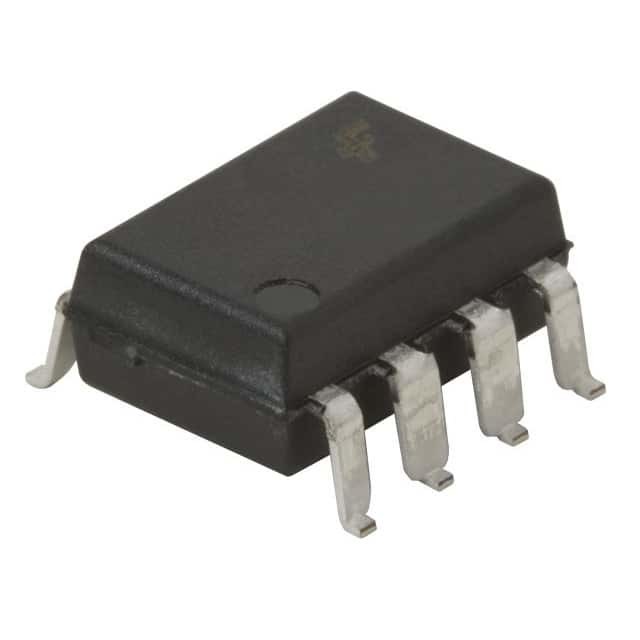

Enig Kanaalgeïntegreerde schakeling IC HCPL2631SD OPTOISO 2.5KV 2CH 8DIP Onsemi
| Merknaam | onsemi |
|---|---|
| Modelnummer | HCPL2631SD |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 het werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | in voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Aantal kanalen | 2 | Input - Zij1/side 2 | 2/0 |
|---|---|---|---|
| Voltage - Isolatie | 2500Vrms | Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min) | 5kV/µs |
| Inputtype | Gelijkstroom | Outputtype | Open Collector |
| Huidig - Output/Kanaal | 50 mA | Datasnelheid | 10Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum) | 75ns, 75ns | Stijgings/Daling Tijd (Type) | 50ns, 12ns |
| Voltage - doorsturen (Vf) (Type) | 1.4V | Huidig - Voorwaartse gelijkstroom (als) (Maximum) | 30mA |
| Voltage - Levering | 4.5V ~ 5.5V | Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op | Pakket/Geval | 8-SMD, Meeuwenvleugel |
| Het Pakket van het leveranciersapparaat | 8-SMD | ||
| Markeren | Enig Kanaalgeïntegreerde schakeling IC,Geïntegreerde schakeling IC 2.5KV,HCPL2631SD |
||
Productomschrijving
OPEN COLL 8DIP ONSEMI VAN HCPL2631SD OPTOISO 2.5KV 2CH
Productdetails
Beschrijving
6N137, HCPL2601, HCPL2611 met één kanaal en HCPL2630, dual-channel optokoppelingen van HCPL2631 bestaan uit een leiden van 850 die NM AlGaAS, optisch aan een zeer hoge snelheid geïntegreerde poort van de fotodetectorlogica met een strobable output wordt gekoppeld. Deze output kenmerkt een open getelegrafeerde collector, daardoor toelaten OF output. Gekoppeldde parameters zijn gewaarborgd over de temperatuurwaaier van -40°C aan +85°C. Een maximuminputsignaal van 5mA zal
verstrek een minimumstroom van de outputgootsteen van 13mA (ventilator van de 8).
Eigenschappen
■Veryhighsnelheid – 10 MBit/s■Superieure CMR – 10 kV/µs
■Het dubbele werken voltage-480V
■Fan-out van 8 over -40°C aan +85°C
■De output van de logicapoort
■Strobableoutput
■Getelegrafeerde of-Open collector
■U.L. erkend (Dossier # E90700)
Toepassingen
■De verwijdering van de grondlijn■LSTTL aan TTL, LSTTL of CMOS van 5 volt
■Lijnontvanger, gegevenstransmissie
■Gegevens het simultaan overseinen
■Omschakelingsvoedingen
■De vervanging van de impulstransformator
■Computer-randinterface
Specificaties
| Attributen | Kenmerkwaarde |
|---|---|
| Fabrikant | onsemi |
| Productcategorie | De Optokoppelingen van de logicaoutput |
| Reeks | - |
| Verpakking | Afwisselende Verpakking |
| Eenheid-gewicht | 0,027937 oz |
| Pakket-geval | 8-SMD, Meeuwvleugel |
| Input-type | Gelijkstroom |
| In werking stellen-temperatuur | -40°C ~ 85°C |
| Steun-type | De oppervlakte zet op |
| Output-type | Open Collector |
| Aantal-van-kanalen | 2 kanalen |
| Voltage-levering | 4.5 V ~ 5,5 V |
| Leverancier-apparaat-pakket | 8-MDIP |
| Datasnelheid | 10Mbps |
| Nominaal vermogenstroom | 50mA |
| Huidig-gelijkstroom-voorwaarts-als-maximum | 30mA |
| Voltage-isolatie | 2500Vrms |
| Vf | 1.4V |
| Stijging-daling-tijd-Typ | 50ns, 12ns |
| Input-zij-1-zij-2 | 2/0 |
| Gemeenschappelijk-wijze-voorbijgaand-immuniteit-Min | 5kV/μs |
| Propagatie-vertraging-tpLH-tpHL-maximum | 75ns, 75ns |
| Pd-macht-dissipatie | 60 mw |
| Maximum Werkende Temperatuur | + 85 C |
| Werkende temperatuurwaaier | - 40 C |
| Vf-voorwaarts-voltage | 1.4 V |
| Isolatie-voltage | 5000 Vrms |
| Output-stroom | 50 mA |
| Daling-tijd | 12 NS |
| Opkomst | 50 NS |
| Vr-omgekeerd-voltage | 5 V |
| Als-voorwaarts-stroom | 10 mA |
| Deel-#-aliassen | HCPL2631SD_NL |
| Pakket-geval | Smd-8 |
| Maximum-collector-stroom | 50 mA |
Functionele compatibele component
Vorm, Pakket, Functionele compatibele component
| Fabrikant Part # | Beschrijving | Fabrikant | Vergelijk |
| Hcpl-2631SV Opto-elektronica |
IC-Outputoptokoppeling, 2-element, 2500V-Isolatie | OP Halfgeleider | HCPL2631SD versus hcpl-2631SV |
| Hcpl-2631SD Opto-elektronica |
IC-Outputoptokoppeling, 2-element, 2500V-Isolatie | OP Halfgeleider | HCPL2631SD versus hcpl-2631SD |
| HCPL2631SV Opto-elektronica |
2 de OUTPUToptokoppeling van de KANAALlogica, 10 Mbps, OPPERVLAKTE ZET, onderdompeling-8 op | De Elektronika LLC van Rochester | HCPL2631SD versus HCPL2631SV |
| HCPL2631SDV Opto-elektronica |
8-speld Dubbele ONDERDOMPELING - kanaliseer Hoge snelheid 10 MBit/s de Outputoptokoppeling van de Logicapoort (voor nieuw ontwerp adviseren niet. Het nieuwe gelijkwaardige artikelnummer is HCPL26xxM), 1000-SPOEL | OP Halfgeleider | HCPL2631SD versus HCPL2631SDV |
| Hcpl-2631SDV Opto-elektronica |
IC-Outputoptokoppeling, 2-element, 2500V-Isolatie | OP Halfgeleider | HCPL2631SD versus hcpl-2631SDV |
Beschrijvingen
De Open Collector 2500Vrms 2 Kanaal 5kV/µs CMTI 8-MDIP van Optoisolator 10Mbps van de logicaoutput
Optokoppelings logica-uit Open Collector gelijkstroom-IN 2-CH 8-speld PDIP SMD Zwarte T/R
De Output van de de Logicapoort van hoge snelheidsoptokoppelingen 2Ch 10MBit/s Optocpl
