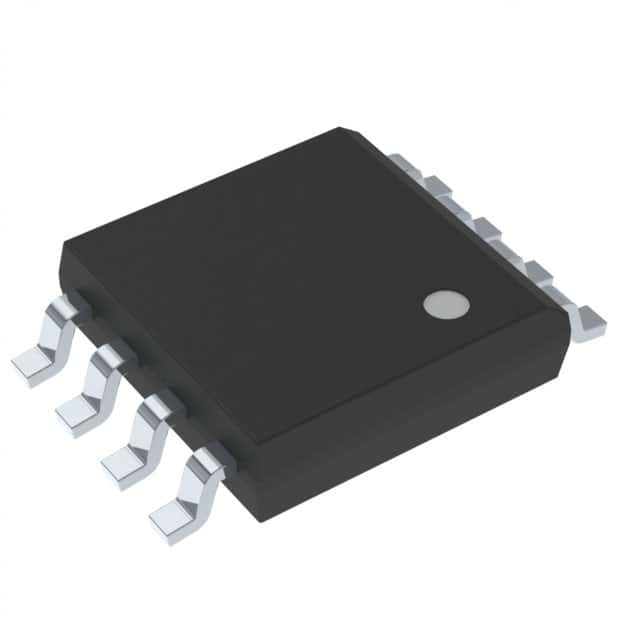

Stabiel 85MHZ-Flashgeheugen IC 16MBIT SPI 8SOIC at45db161e-shd-t

Beschrijving

Atmel AT45DB161E is een minimum van 2.3V of 2.5V-, Flashgeheugen van de periodiek-interface het opeenvolgende toegang ideaal gezien geschikt voor een grote verscheidenheid van digitale stem, beeld, programmacode, en de toepassingen van de gegevensopslag. AT45DB161E steunt Stroomversnelling ook periodieke interface voor toepassingen die zeer hoge snelheidsverrichting vereisen. Zijn 17.301.504 beetjes van geheugen worden georganiseerd als 4.096 pagina's van 512 bytes of 528 bytes elk. Naast het belangrijkste geheugen, bevat AT45DB161E ook twee SRAM-buffers van 512/528 bytes elk. De buffers staan het ontvangen van gegevens toe terwijl een pagina in het belangrijkste geheugen wordt geherprogrammeerd. Het doorschieten tussen beide buffers kan de capaciteit van een systeem dramatisch verhogen om een ononderbroken gegevensstroom te schrijven. Bovendien kunnen de SRAM-buffers als extra pademory systeemkras worden gebruikt, en E2PROM-de wedijver (beetje of byteveranderbaarheid) kan gemakkelijk met in drie stappen met alle accomodatie worden behandeld belezen-wijzigen-schrijft verrichting.

Eigenschappen

 enige 2.3V - 3.6V of 2.5V - 3.6V-levering
 periodiek Peripheral interface (SPI) compatibel systeem
 wijzen 0 en 3 van steunenspi
 de verrichting van steunenatmel® RapidS™
 ononderbroken Gelezen vermogen door volledige serie
 tot 85MHz
 Low-power Gelezen optie tot 10MHz
klok-aan-Output  tijd (TV) van 6ns-maximum
 gebruikers configureerbaar paginaformaat
bytes  512 per pagina
bytes  528 per pagina (gebrek)
 die het paginaformaat kan fabriek zijn voor 512 bytes wordt pre-gevormd
 twee volledig - onafhankelijke SRAM-gegevensbuffers (512/528 bytes)
 staat toe ontvangend gegevens terwijl het herprogrammeren van de Hoofdgeheugenserie
 flexibele programmeringsopties
 byte/Paginaprogramma (1 tot 512/528 bytes) direct in hoofdgeheugen
 de buffer schrijft
 buffer aan het Programma van de Hoofdgeheugenpagina
 flexibel wis opties
 de pagina wist (512/528 bytes)
 het blok wist (4KB)
 de sector wist (128KB)
 Chip Erase (16-Mbits)
 het programma en wist opschort/hervat
 geavanceerde hardware en softwaregegevensbeschermingeigenschappen
 individuele sectorbescherming
 individuele sector lockdown om eender welke sector permanent alleen-lezen te maken
byte  128, Éénmalig Programmeerbaar de Veiligheidsregister (van OTP)
 64 bytesfabriek met een unieke id wordt geprogrammeerd dat
 64 programmeerbare bytesgebruiker
 het software gecontroleerde terugstellen
Gelezen Fabrikant en het Apparaat-id van  JEDEC de Standaard
 Low-power dissipatie
 500nA ultra-diep macht-onderaan (typische) stroom
 3μA diep macht-onderaan (typische) stroom
de Reserve (typische) stroom van  25μA
de Actieve Gelezen (typische) stroom van  11mA
 duurzaamheid: 100.000 programma/wist cycli per paginaminimum
 gegevensbehoud: 20 jaar
 leeft volledige industriële temperatuurwaaier na
 groene (volgzame Pb/Halide-free/RoHS) verpakkingsopties
 8 lood SOIC (0,150“ wijd)
 8 stootkussen Uiterst dunne DFN (5 x 6 x 0.6mm)
 9 bal spaander-Schaal BGA (5 x 5 x 1.2mm)
