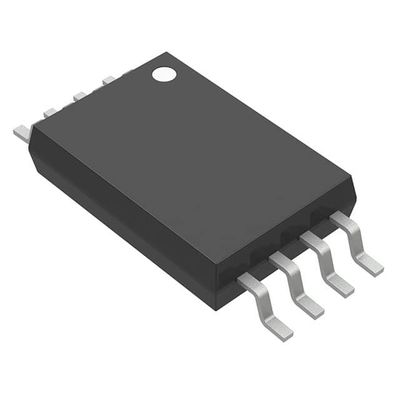

IS25LD020-JDLE IC FLASH 2MBIT SPI 100MHZ 8TSSOP ISSI, Integrated Silicon Solution Inc.

Algemene beschrijving

De IS25LD256C zijn 256Kbit Serial Peripheral Interface (SPI) Flash-geheugen, met een enkele of dubbele uitgang.en 100 MHz bij snellezenDe apparaten maken gebruik van een enkele laagspanningsvoeding, met een brede werkspanning van 2,7 Volt tot 3,6 Volt, om lezen, wissen en programmeren uit te voeren.De apparaten kunnen worden geprogrammeerd in standaard EPROM-programmeurs.

GESCHIEDENIS

• Eenmalige stroomvoorziening
- laagspanningsbereik: 2,7 V - 3,6 V
• Organisatie van het geheugen
- IS25LD256C: 32K x 8 (256Kbit)
• Kosteneffectieve sector/blokarchitectuur
-256Kb: uniforme 4KByte-sectoren / één uniforme 32KByte-blokken
• lage standby-stroom 1uA (type)
• Serial Peripheral Interface (SPI) compatibel
- Ondersteunt enkel- of dubbel-uitgang
- Ondersteunt SPI-modus 0 en 3
- Maximaal clockfrequentie van 33 MHz voor normale aflees
- Maximale klokfrequentie van 100 MHz voor snellezen
• Paginaprogramma (tot 256 bytes)
- Typisch 2 ms per pagina programma
• Sector-, blok- of chipwissing
- Maximaal 7 ms sector, blok of chip wissen
• Een laag energieverbruik
- Typische 1 mA actieve leesstroom
- Typische 10 mA programma/verwijderingsstroom
• Hardwarebescherming
- Bescherm en ontsluit het apparaat tegen schrijfoperatie door te schrijven Bescherm (WP#) Pin
• Software-schrijfbescherming
- De Block Protect (BP2, BP1, BP0) -bits maken het mogelijk een gedeeltelijk of geheel geheugen te configureren als alleen-lezen
• Hoge producthoudbaarheid
- gegarandeerde 200.000 programma-/verwijderingscycli per sector
- Bewaring van de gegevens minimaal 20 jaar
• Industriële standaard pin-out en verpakking
- 8-pin 150mil SOIC
- 8-pin TSSOP
- Loodvrij (Pb-vrij) pakket
