Het Energiebeheer van 2.3V-36V PMIC, Microcontroller van 48-HTSSOP O3853QDCARQ1

O3853QDCARQ1 48-HTSSOP

Beschrijving: Het energiebeheer specialiseerde zich - PMIC-multi-Spoorvoeding voor microcontrollers in veiligheid-relevante toepassingen 48-HTSSOP -40 tot 125

Eigenschappen

• Gekwalificeerd voor Automobieltoepassingen
• Aec-Q100 kwalificeerde met de Volgende Resultaten:
  • Rang 1 van de apparatentemperatuur: – 40°C aan de Omringende Werkende Temperatuur van +125°C
  • De Classificatieniveau 2 van apparatenhbm ESD
  • Het Niveau C4B van de apparatencdm ESD Classificatie
• Functionele veiligheid-Volgzaam
  • Ontwikkeld voor Functionele Veiligheidstoepassingen
  • Documentatie Beschikbaar aan het Ontwerp van het Hulpiso 26262 Systeem tot ASIL D
  • Systematische Vermogen en Hardwareintegriteit tot ASIL D
• De Waaier van het inputvoltage
  • 7 aan 36-v voor Aanvankelijke Batterijmacht omhoog
  • 3.8 aan Volledige Functionaliteit 36-v na Aanvankelijke Batterijmacht omhoog
  • Minimum 2,3 V tijdens Verrichting na Activering
• Leveringssporen (met Interne FETs)
  • 6-v Synchrone bok-Verhoging Preregulator
  • 5-v, 284-doctorandus in de letteren LDO (KAN)
  • 3,3-v of 5-v, 350-doctorandus in de letteren LDO (MCU)
  • 2 die LDOs voor Sensorlevering of Randapparatuur wordt beschermd
    • 120 mA voor Sensor leveren 1 (VSOUT1), 20 leveren mA voor Sensor 2 (VSOUT2)
    • De configureerbare het Volgen Wijze (Volgende Inputspeld), of 3,3-v of 5-v bevestigden Outputvoltage
    • Kort-aan-grond en Batterijbescherming
  • Lastenpomp: 6-v Minimum, Maximum 11-v boven Batterijvoltage
• Controle en Bescherming
  • De onafhankelijke Controle van Undervoltage en van het Overvoltage op Alle Regelgeversoutput, Batterijvoltage, en Interne Levering
  • Voltage Controleschakelschema, met inbegrip van Onafhankelijke die Bandgap-Verwijzing, uit Afzonderlijke de Inputspeld van het Batterijvoltage wordt geleverd
  • Zelf - controleer bij Al Voltage Controle (tijdens macht-omhoog en na macht-Omhooggaand In werking gesteld door Externe MCU)
  • Alle die Levering met de Huidige Grens en Voorafgaande waarschuwing en de Sluiting van Overtemperature wordt beschermd
• Leiding-hoek Controle (SAM)
  • 2 signaalcomparateurs voor de Signalen van de Positiesensor
  • Omwentelingsteller
  • Low-Power Wijze met periodiek Steekproefonderzoek van de Signalen van de Positiesensor
  • Schakelaars voor het Ervaren van Sensorsignalen aan MCU
• Microcontroller Interface
  • Open en Dicht Venster of Vraag- en antwoord Waakhondfunctie
  • Slot-stap MCU fout-Signaal Monitor
  • KENMERKENDE staat voor het Uitvoeren van Apparatenautoverificaties en Systeemdiagnostiek
  • VEILIGE Staat voor Apparaat en Systeembeveiliging op Ontdekte Systeemmislukking
  • Klokmonitor voor Interne Oscillator
  • Analogon en Logica Ingebouwde Autoverificatie
  • CRC op Niet-vluchtig Geheugen evenals Apparaten en Systeemconfiguratieregisters en SPI-Mededelingen
  • Het terugstellenkring voor MCU
  • Kenmerkende Outputspeld
• SPI met CRC op Bevel plus Gegevens
• Foutrapportage door SPI-Registers voor Fouten op Systeemniveau en Apparatenniveau
• Toe:laten-aandrijvingsoutput voor Onbruikbaar makende Externe macht-Stadia op Om het even welke Ontdekte Systeemmislukking
• Activering door IGN-Speld (Ontsteking) of CAN_WU-Speld (Zendontvanger of Andere Functie)

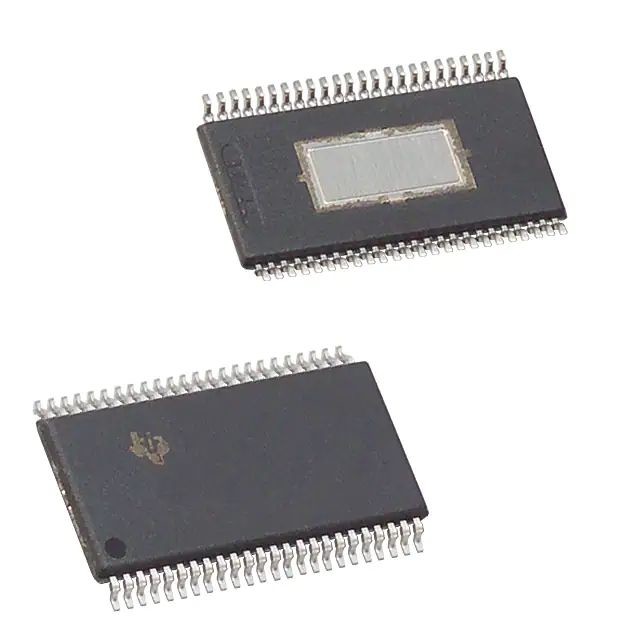

• 48-speld HTSSOP PowerPAD™ IC Pakket
