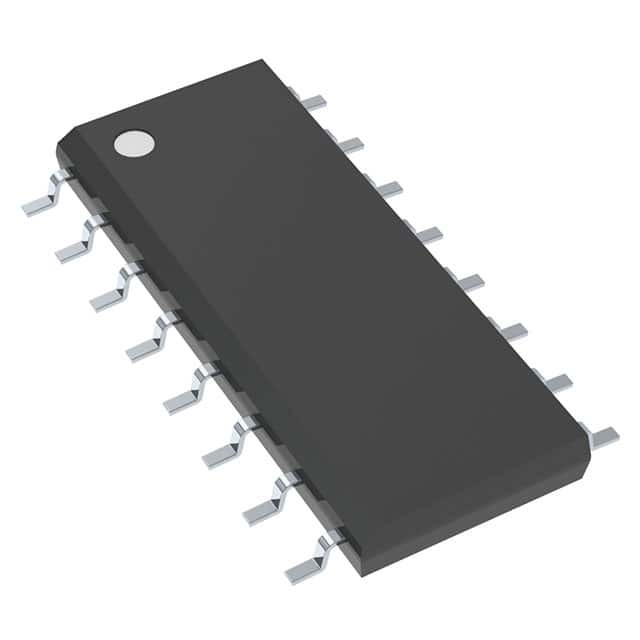

ULN2003ADR energiebeheerics PWR de RELAIS7npn 16SOIC Oppervlakte zet op
| Merknaam | Texas Instruments |
|---|---|
| Modelnummer | ULN2003ADR |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 het werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | in voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Schakelaartype | Relais, Solenoïdebestuurder | Aantal Output | 7 |
|---|---|---|---|
| Ingevoerde verhouding - Output | 1:1 | Uitgangsconfiguratie | Lage Kant |
| Outputtype | NPN | Interface | Parallel |
| Spanning - Belasting | (Maximum) 50V | Voltage - Levering (Vcc/Vdd) | Vereist niet |
| Huidig - (Maximum) Output | 500mA | Rds (Type) | - |
| Inputtype | Het omkeren | Eigenschappen | - |
| Foutenbescherming | - | Werkende Temperatuur | -40°C ~ 70°C (Ta) |
| Opzettend Type | De oppervlakte zet op | Het Pakket van het leveranciersapparaat | 16-SOIC |
| Pakket/Geval | 16-SOIC (0,154“, 3.90mm Breedte) | ||
| Markeren | Energiebeheer ICs 7NPN,Energiebeheerics de Oppervlakte zet op,ULN2003ADR |
||
Productomschrijving
ULN2003ADR het RELAIS7npn 1:1 16SOIC Texas Instruments van IC PWR
Productdetails
ULN2003ADR beschrijving
ULN2003AN/ADR is een Darlington-drijfkring van de buisserie met zeven groepen de buizen van NPN Darlington. De zenders en de open-collectoroutput van elke reeks Darlington-buizen zijn verbonden. Het wordt meestal gebruikt aan machtsrelais, elektrische hamers, aanstekend materiaal, en LEIDENE beeldschermsystemen.
ULN2003ADR eigenschappen
• 500-doctorandus in de letteren-geschat Collectorstroom (Enige Output)
• Output met hoog voltage: 50 V
• De Dioden van de outputklem
• Input Compatibel met Diverse Soorten Logica
• Relais-bestuurder Toepassingen
ULN2003ADR toepassingen
• Relaisbestuurders
• Lampbestuurders
• Lijnbestuurders
• Logicabuffers
• Vertoningsbestuurders (leiden en Gaslossing)
• Stepper en gelijkstroom Geborstelde Motorbestuurders
Specificaties
| Attributen | Kenmerkwaarde |
|---|---|
| Fabrikant | Texas Instruments |
| Productcategorie | Transistors (BJT) - Series |
| Reeks | ULN2003A |
| Verpakking | Afwisselende Verpakking |
| Eenheid-gewicht | 0,004998 oz |
| Steun-stijl | SMD/SMT |
| Pakket-geval | 16-SOIC (0,154“, 3.90mm Breedte) |
| Steun-type | De oppervlakte zet op |
| Leverancier-apparaat-pakket | 16-SOIC |
| Configuratie | Serie 7 |
| Macht-maximum | - |
| Transistor-type | 7 NPN Darlington |
| Elektrische huidige collectoren | 500mA |
| Voltage-collector-zender-analyse-maximum | 50V |
| Gelijkstroom-huidig-aanwinst-hFE-Min-IC-Vce | - |
| Vceverzadiging | 1.6V @ 500μA, 350mA |
| Huidig-collector-scheiding-maximum | - |
| Frequentie-overgang | - |
| Maximum Werkende Temperatuur | + 70 C |
| Werkende temperatuurwaaier | - 20 C |
| Collector-zender-voltage-VCEO-maximum | 50 V |
| Transistor-polariteit | NPN |
| Maximum-gelijkstroom-collector-stroom | 0,5 A |
Functionele compatibele component
Vorm, Pakket, Functionele compatibele component
| Fabrikant Part # | Beschrijving | Fabrikant | Vergelijk |
| ULN2003ADR2G Transistors |
Darlington Transistor Driver Array TA= -20 tot +85, het LOOD van SOIC 16, 2500-SPOEL | OP Halfgeleider | ULN2003ADR versus ULN2003ADR2G |
| ULN2003A Transistors |
Zeven Darlington Arrays | STMicroelectronics | ULN2003ADR versus ULN2003A |
| ULN2003AIDR Transistors |
Darlington Transistor Array met hoog voltage, High-Current 16-SOIC -40 tot 105 | Texas Instruments | ULN2003ADR versus ULN2003AIDR |
| ULN2004ADR Transistors |
Darlington Transistor Array met hoog voltage, High-Current 16-SOIC -20 tot 70 | Texas Instruments | ULN2003ADR versus ULN2004ADR |
| ULQ2003ADR Transistors |
Darlington Transistor Arrays 16-SOIC -40 tot 85 | Texas Instruments | ULN2003ADR versus ULQ2003ADR |
| ULQ2003AQDRQ1 Transistors |
Automobielcatalogus High-Current Darlington Transistor Array Met hoog voltage 16-SOIC -40 tot 125 | Texas Instruments | ULN2003ADR versus ULQ2003AQDRQ1 |
| ULN2003AD Transistors |
Darlington Transistor Arrays met hoog voltage, High-Current 16-SOIC -20 tot 70 | Texas Instruments | ULN2003ADR versus ULN2003AD |
| ULQ2003AD Transistors |
Darlington Transistor Arrays 16-SOIC -40 tot 85 | Texas Instruments | ULN2003ADR versus ULQ2003AD |
| ULN2003AIPWR Transistors |
Darlington Transistor Array met hoog voltage, High-Current 16-TSSOP -40 tot 105 | Texas Instruments | ULN2003ADR versus ULN2003AIPWR |
| ULN2003D1013TR Transistors |
Zeven Darlington Arrays | STMicroelectronics | ULN2003ADR versus ULN2003D1013TR |
Beschrijvingen
HET RELAIS7npn 1:1 16SOIC VAN IC PWR
Trans de 16-speld SOIC T/R van Darlington NPN 50V 0.5A
Darlington Transistors Darlington
