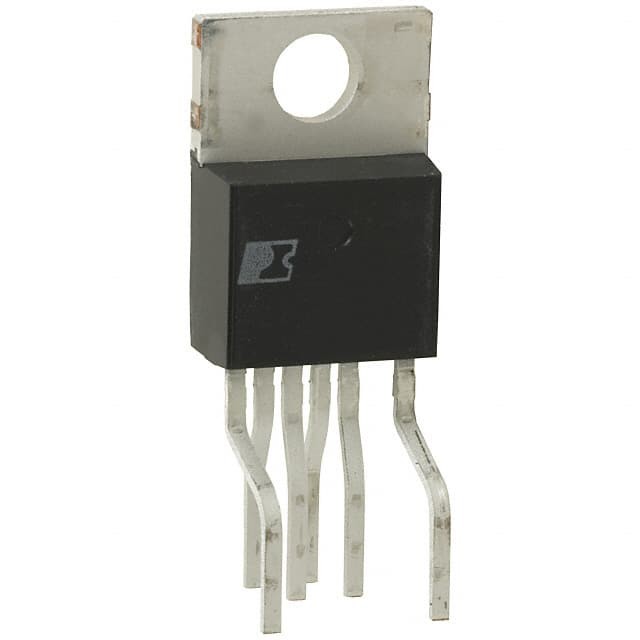

De Kring 45W, de Machtsintegratie van de frequentiecontrole PMIC van TOP243YN FLYBACK TO220-7C
| Merknaam | Power Integrations |
|---|---|
| Modelnummer | TOP243YN |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 het werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | in voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| outputisolatie | Geïsoleerd | Interne Schakelaar | Ja |
|---|---|---|---|
| Voltage - Analyse | 700V | Topologie | flyback |
| Spanning - Opstarten | - | Voltage - Levering (Vcc/Vdd) | - |
| Plichtscyclus | 66.5% | Frequentie - Omschakeling | 66kHz ~ 132kHz |
| Macht (Watts) | 45 W | Foutenbescherming | Stroom die, over Temperatuur, over Voltage beperken |
| Controleeigenschappen | Frequentiecontrole | Werkende Temperatuur | -40°C ~ 150°C (TJ) |
| Pakket/Geval | Aan-220-7 vormde Lood, 6 Lood | Het Pakket van het leveranciersapparaat | Aan-220-7C |
| Opzettend Type | Door Gat | ||
| Markeren | De Kring van de frequentiecontrole PMIC,PMIC-Kring 45W,TOP243YN |
||
Productomschrijving
TOP243YN OFF-LINE SW FLYBACK TO220-7C de Machtsintegratie van IC
Productdetails
Beschrijving
TOPSwitch-GXuses dezelfde bewezen topologie zoals TOPSwitch die, rendabel MOSFET van de hoogspanningsmacht integreren, PWM-controle, foutenbescherming en ander controleschakelschema op één enkele CMOS breekt af. Vele nieuwe functies zijn geïntegreerd om systeemkosten te drukken en ontwerpflexibiliteit, prestaties en energierendement te verbeteren.
Producthoogtepunten
Lagere Systeemkosten, Hoge Ontwerpflexibiliteit• Uitgebreide vermogensklasse voor hogere machtstoepassingen
• Geen heatsink vereiste tot 34 W gebruikend p-pakket
• De eigenschappen elimineren of drukken kosten van externe componenten
• Schiet de volledig geïntegreerde zachte start voor minimumspanning/voorbij
• Uiterlijk programmeerbare nauwkeurige huidige grens
• Bredere plichtscyclus voor meer macht, kleinere inputcondensator
• Afzonderlijke lijnbetekenis en huidige grensspelden op Y/R/F-pakketten
• Van het lijn onder-voltage (de UV) opsporing: geen draai van glitches
• De sluiting van het lijnovervoltage (OV) breidt de grens van de lijnschommeling uit
• Lijnfeed-forward de vermindering met van de maximumrechtcyclus (DCMAX) verwerpt lijnrimpeling en beperkt DCMAX
bij hoge lijn
• Frequentie het jittering drukt EMI en EMI het filtreren kosten
• Regelt aan nul lading zonder proeflading
• de 132 kHzfrequentie vermindert transformator/voedinggrootte
• Halve frequentieoptie in Y/R/F-pakketten voor videotoepassingen
• Hysteretic thermische sluiting voor automatische foutenterugwinning
• De grote thermische hysterese verhindert PC-raad het oververhitten
Specificaties
| Attributen | Kenmerkwaarde |
|---|---|
| Fabrikant | Machtsintegratie |
| Productcategorie | AC gelijkstroom Convertors, Off-line Switchers |
| Reeks | TOPSwitch®-GX |
| Type | Off-line Switcher |
| Verpakking | Buis |
| Eenheid-gewicht | 0,081130 oz |
| Steun-stijl | Door Gat |
| Handelsnaam | TopSwitch |
| In werking stellen-temperatuur-waaier | - 40 C aan + 150 C |
| Pakket-geval | Aan-220-7 (Gevormde Lood) (6 Lood) |
| In werking stellen-temperatuur | -40°C ~ 150°C (TJ) |
| Steun-type | Door Gat |
| Leverancier-apparaat-pakket | Aan-220-7C |
| Watts | 45W |
| Output-isolatie | Geïsoleerd |
| Intern-schakelaar-s | Ja |
| Voltage-analyse | 700V |
| Topologie | Flyback |
| Voltage-begin-op | - |
| Voltage-levering-Vcc-Vdd | - |
| Duty-Cycle | 66.50% |
| Frequentie-omschakeling | 66kHz ~ 132kHz |
| Fout-bescherming | Stroom die, over Temperatuur, over Voltage beperken |
| Controle-eigenschappen | Frequentiecontrole |
| Output-voltage | 12 V |
| In werking stellen-levering-stroom | 1.6 mA |
| Omschakeling-frequentie | kHz 132 |
| Pakket-geval | Aan-220 |
| Plicht-cyclus-maximum | 83% |
| Input-levering-voltage-Min | 85 VAC |
| Input-levering-voltage-maximum | 265 VAC |
Beschrijvingen
Topologie 66kHz ~ 132kHz aan-220-7C van convertor de Off-line Flyback
AC/DC convertors 30W 85-265 VAC 45W 230 VAC
