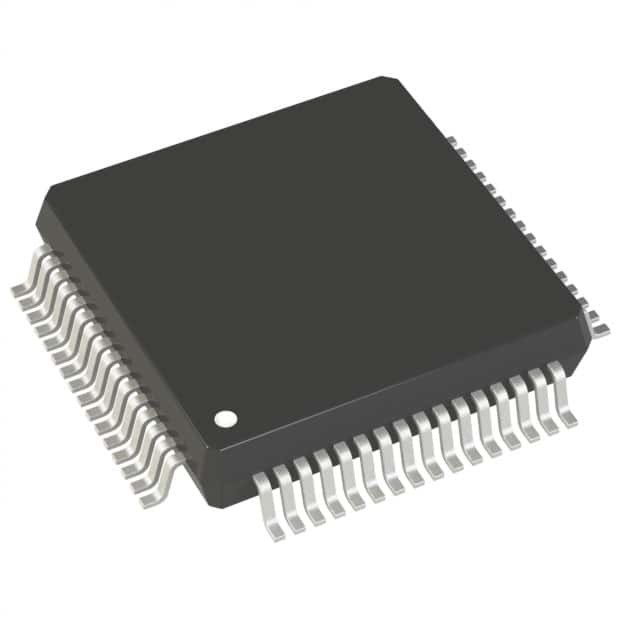

Stabiele 200K-Gegevensverzameling IC DAS ADC AD7606BSTZ 64LQFP met 16 bits

ALGEMENE BESCHRIJVING

Ad76061/ad7606-6/ad7606-4 zijn bemonstering met 16 bits, gelijktijdige, analoge-digitaal gegevensverzamelingsystemen (DAS) met acht, zes, en vier kanalen, respectievelijk. Elk deel bevat de analoge bescherming van de inputklem, een second-order antialiasing filter, een spoor-en-greepversterker, een opeenvolgende de benaderings analoge-digitaal convertor met 16 bits van de lastenherdistributie (ADC), een flexibele digitale filter, een 2,5 V-verwijzing en een verwijzingsbuffer, en hoge snelheids periodieke en parallelle interfaces.

EIGENSCHAPPEN

8/6/4 gelijktijdig bemonsterde input
De ware bipolaire analoge input strekt zich uit: ±10 V, ±5 V
Kies de analoge levering van 5 V en 2,3 V aan 5 V VDRIVE uit
Volledig geïntegreerde gegevensverzamelingoplossing
De analoge bescherming van de inputklem
Inputbuffer met 1 MΩ analoge inputimpedantie
Second-order antialiasing analoge filter
Op-spaander nauwkeurige verwijzing en verwijzingsbuffer
ADC met 16 bits met kSPS 200 op alle kanalen
Oversamplingsvermogen met digitale filter
Flexibele parallelle/periodieke interface
SPI/QSPI™/MICROWIRE™/DSP compatibel systeem
Prestaties
7 kV ESD classificatie op analoge inputkanalen
95,5 dB SNR, −107 dB THD
±0.5 LSB INL, ±0.5 LSB DNL
Lage macht: 100 mw
Reservewijze: 25 mw
64 loodlqfp pakket

TOEPASSINGEN

Power-line controle en bescherming systemen
Veelfasige motorcontrole
Instrumentatie en controlesystemen
Multiaxis plaatsende systemen
Gegevensverzamelingsystemen (DAS)
