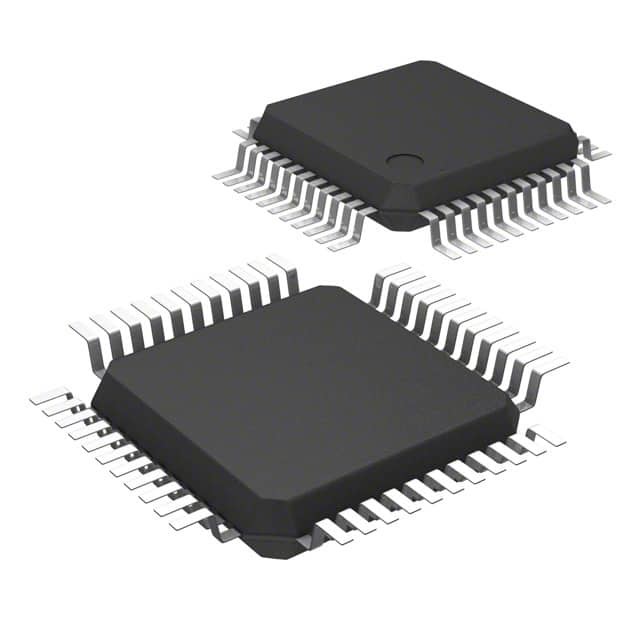

216K 24 Beetje ADC IC Chip Surface Mount, de Audioic Spaander van 44LQFP AK5388AEQ

ALGEMENE BESCHRIJVING

AK5388 is een 24bit, 216kHz die 4 kanaala/d convertor voor high-end audiosystemen bemonsteren. De modulator in AK5388 gebruikt Verbeterde Dubbele het Beetjearchitectuur van AKM, toelatend AK5388 om hoge nauwkeurigheid en lage kosten te realiseren. AK5388 bereikt 120dB-dynamisch bereik en 110dB S/N+D), en een facultatieve monowijze breidt dynamisch bereik tot 123dB uit. De digitale filter van AK5388 kenmerkt een gewijzigde SPARarchitectuur die groepsvertraging terwijl het handhaven van uitstekende lineaire fasereactie minimaliseert. Zo is het apparaat geschikt voor professionele audiotoepassingen met inbegrip van opname, correcte versterking, gevolgen verwerkend, geluidskaarten, en high-end A/V ontvangers. AK5388 is beschikbaar in het pakket van 44pin LQFP.

EIGENSCHAPPEN

Samplefrequentie: 8kHz ~ 216kHz
Volledige Differentiële Input
S (N+D): 110dB
DR., S/N: 120dB (Monowijze: 123dB)
Korte Vertragings Digitale Filter (GD=12.6/fs)
•Passband: 0~21.648kHz (@fs=48kHz)
•Rimpeling: 0.01dB
•Stopband: 80dB
Digitale HPF
Voeding: 4.75 ~ 5.25V (Analogon), (Digitale) 3,0 ~ 3.6V
Outputformaat: gerechtvaardigde 24bit MSB, I2S of TDM
Cascade TDM I/F: 8ch/48kHz, 4ch/96kHz, 4ch/192kHz
Meester & Slaaf Mode
Overstromingsvlag
Machtsdissipatie: 575 mw (@fs=48kHz)
Pakket: 44pin LQFP
