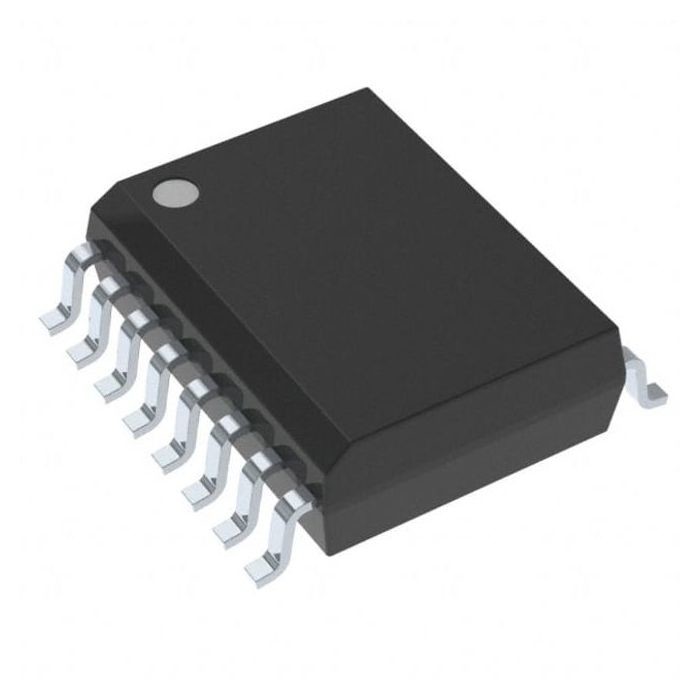

12 de Gegevensverzameling IC AD7243ARZ v-UIT 16SOIC Analog Devices Inc. van beetjespi

ALGEMENE BESCHRIJVING

AD7243 is een volledig 12 beetje, een voltageoutput, een digitaal-analoge convertor met outputversterker en Zener-een voltageverwijzing op een monolithische CMOS spaander. Geen externe versieringen worden vereist om volledige gespecificeerde prestaties te bereiken.
De outputversterker kan +10 V over een lading 2 kΩ ontwikkelen. De waaiers van het outputvoltage met enige leveringsverrichting zijn 0 V aan +5 V of 0 V aan +10 V, terwijl een extra bipolaire ±5 V outputwaaier met dubbele levering beschikbaar is. De waaiers worden geselecteerd gebruikend de interne aanwinstenweerstand.
De gegevensindeling is natuurlijk binair getal in beide eenpolig gamma, terwijl of het gecompenseerde binaire getal of het twee aanvullingsformaat in de bipolaire waaier kan worden geselecteerd. Een CLR-functie wordt verstrekt die de output aan 0 V in zowel eenpolige waaiers als in de twee aanvullings bipolaire waaier plaatst, terwijl met compensatie binaire gegevensindeling, de output aan – REFIN wordt geplaatst. Deze functie is nuttig als macht- teruggesteld aangezien het de output om aan een bekend voltageniveau toelaat worden geplaatst.

EIGENSCHAPPEN

12-beetje CMOS DAC met
De Verwijzing van het op-spaandervoltage
Outputversterker
Drie Verkiesbare Outputwaaiers
– 5 V aan +5 V, 0 V aan +5 V, 0 V aan +10 V
Periodieke Interface
300 kHz DAC Update Rate
Kleine Grootte: 16-lood ONDERDOMPELING of SOIC
Niet lineair zijn: ±1/2 LSB TMIN AAN TMAX
Lage Machtsdissipatie: 100 mw Typisch

TOEPASSINGEN

Procesbeheersing
Industriële Automatisering
De Systemen van de digitaal Signaalverwerking
I/O-poorten
