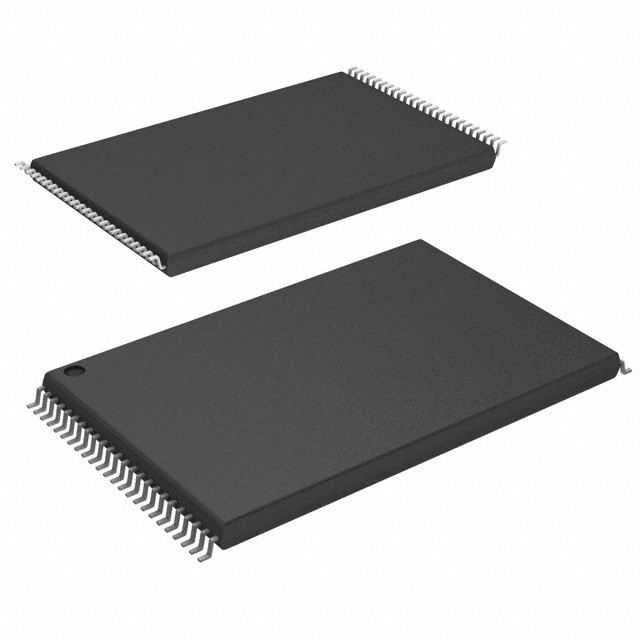

S29GL064S70TFI030 IC FLASH 64MBIT PARALLEL 48TSOP Infineon Technologies

Algemene beschrijving

De S29GL-N-systeemfamilie bestaat uit een flashgeheugen van 3,0 volt met een enkel vermogen, vervaardigd met behulp van 110 nm MirrorBit-technologie.194,304 woorden of 8,388De S29GL032N is een 32-Mb apparaat georganiseerd als 2,097152 woorden of 4,194Afhankelijk van het modelnummer hebben de apparaten alleen een 16-bits breed databus of een 16-bits breed databus die ook kan functioneren als een 8-bits breed databus met behulp van de BYTE#-invoer.De apparaten kunnen worden geprogrammeerd in het host systeem of in standaard EPROM-programmeurs.

Onderscheidende kenmerken

Architectonische voordelen
■ Eenmalige stroomvoorziening
■ Geproduceerd op basis van 110 nm MirrorBit-procestechnologie
■ Secure Silicon Sector regio
- 128-woord/256-byte-sector voor permanente, veilige identificatie door middel van een willekeurig elektronisch serienummer van 8 woorden/16-byte, toegankelijk via een opdrachtreeks
¢ Geprogrammeerd en vergrendeld in de fabriek of door de klant
■ Flexibele sectorarchitectuur
64 Mb (eenvormige sectormodellen): 128 32 Kword (64 KB) sectoren
64 Mb (bootsectormodellen): honderdtwintigzeven 32 Kword (64 KB) -sectoren + acht 4Kword (8KB) -bootsectoren
32 Mb (uniforme sectormodellen): 64 sectoren
32 Mb (bootsectormodellen): 63 32Kword (64 KB) -sectoren + acht 4Kword (8 KB) -bootsectoren
■ Verbeterde veelzijdige controle/OTM
Alle invoerniveaus (adres-, besturings- en DQ-invoerniveaus) en uitgangen worden bepaald door de spanning op de VIO-invoer.
■ Compatibiliteit met JEDEC-normen
- Biedt pinout- en softwarecompatibiliteit voor een enkele voedingsbron flits, en superieure onbedoelde schrijfbescherming
■ 100.000 verwijderingscycli per sector
■ 20 jaar gegevensbewaring typisch

Performance-kenmerken

■ Hoge prestaties
¢ 90 ns toegangstijd
- 8 woorden / 16 byte pagina leesbuffer
¢ 25 ns leestijd
- 16-woord/32-byte schrijfbuffer die de totale programmeringstijd voor updates met meerdere woorden verkort

■ laag energieverbruik

¢ 25 mA typische aanvankelijke leesstroom, 1 mA typische bladzijde leesstroom
️ 50 mA typische wissen/programma stroom
1 μA typische standby-stroom
■ Pakketopties
48-pins TSOP
56-pins TSOP
- 64 ballen versterkt BGA
48-ballen fijn pitch BGA

Software & Hardware kenmerken

■ Software-functies
- Geavanceerde sectorbescherming: biedt permanente sectorbescherming en wachtwoordsectorbescherming
Programma opschorten en hervatten: andere sectoren lezen voordat de programmering is voltooid
– Erase Suspend & Resume: read/program other sectors before an erase operation is completed
Data# polling & toggle bits geven status
CFI (Common Flash Interface) -compatibel: het hostsysteem kan meerdere flash-apparaten identificeren en accommoderen
De opdracht 'Onlock Bypass Program' verkort de totale tijd voor het programmeren van meerdere woorden.
■ Hardware-functies
¢ WP#/ACC-invoer versnelt de programmeringstijd (wanneer hoge spanning wordt toegepast) voor een grotere doorvoer tijdens de productie van het systeem.Beschermt de eerste of laatste sector, ongeacht de instellingen voor sectorbescherming op uniforme sectormodellen
¢ Hardware reset input (RESET#) resets apparaat
– Ready/Busy# output (RY/BY#) detects program or erase cycle completion
