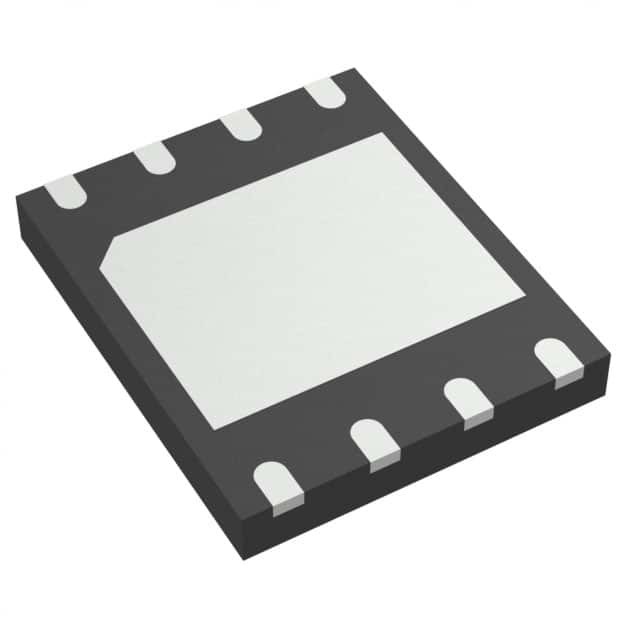

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON Winbond-elektronica

Algemene beschrijving

Het W25Q80DV (8M-bit) seriële flashgeheugen biedt een opslagoplossing voor systemen met beperkte ruimte, pinnen en stroom.De 25Q-serie biedt flexibiliteit en prestaties die veel verder gaan dan gewone Serial Flash-apparatenHet apparaat werkt op een enkele 2,7V tot 3V-spanning.6 V stroomvoorziening met een stroomverbruik van slechts 1 μA bij uitschakelingAlle apparaten worden aangeboden in ruimtebesparende pakketten.
Het W25Q80DV-array is georganiseerd in 4.096 programmeerbare pagina's van elk 256 bytes.groepen van 128 (32KB blokwissen)De W25Q80DV heeft respectievelijk 256 verwijderbare sectoren en 16 verwijderbare blokken.De kleine 4KB-sectoren zorgen voor meer flexibiliteit in toepassingen die gegevens- en parameteropslag vereisen. (zie figuur 2.)
De W25Q80DV ondersteunt de standaard Serial Peripheral Interface (SPI) en een hoge prestatie Dual/Quad-uitgang en Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO),I/O2 (/WP) en I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsDeze overdrachtssnelheden kunnen beter presteren dan standaard asynchrone 8 en 16-bits Parallel Flash-geheugen.controleren van de onderkant of de aanvullende matrixBovendien ondersteunt het apparaat de JEDEC-standaardfabrikant- en apparaatidentificatie met een uniek serienummer van 64 bits.

GESCHIEDENIS

● Familie SpiFlash-herinneringen
W25Q80DV: 8M-bit/1M-byte (1,048,576)
256-byte per programmeerbare pagina
¢ Standaard SPI: CLK,/CS,DI,DO,/WP,/Hold
¢ Dual SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
Uniforme 4KB-sectoren, 32KB en 64KB-blokken
● Highest Performance Serial Flash
️ 104MHz Dual/Quad SPI-klokken
️ 208/416MHz gelijkwaardig Dual/Quad SPI
¢ 50MB/s continue gegevensoverdracht
● Schrijfbescherming voor software en hardware
Schrijf-bescherm geheel of gedeeltelijk geheugen
¢ Bescherming inschakelen/uitzetten met /WP pin
¢ Bescherming van de bovenste of onderste matrix
● Flexible architectuur met 4 KB-sectoren
¢ Uniform Sector/Block Erase (4/32/64-kbytes)
Programma 1 tot 256 bytes < 0,8 ms
– Erase/Program Suspend & Resume
Meer dan 100.000 wissen/schrijven cycli
¢ Meer dan twintig jaar gegevensbewaring
● Een laag vermogen, een breed temperatuurbereik
¢ Eenmalig 2,7 tot 3,6 V-toevoer
️ < 1 μA Power-down (typisch)
● Ruimtezuinige verpakkingen (1):
- 8-pin SOIC 150-mil/208mil, VSOP 150-mil
¢ 8-pad WSON 6x5-mm, USON 2x3-mm
8 pin PDIP 300 mil
8 ballen WLCSP
Contact opnemen met Winbond voor KGD en andere opties
