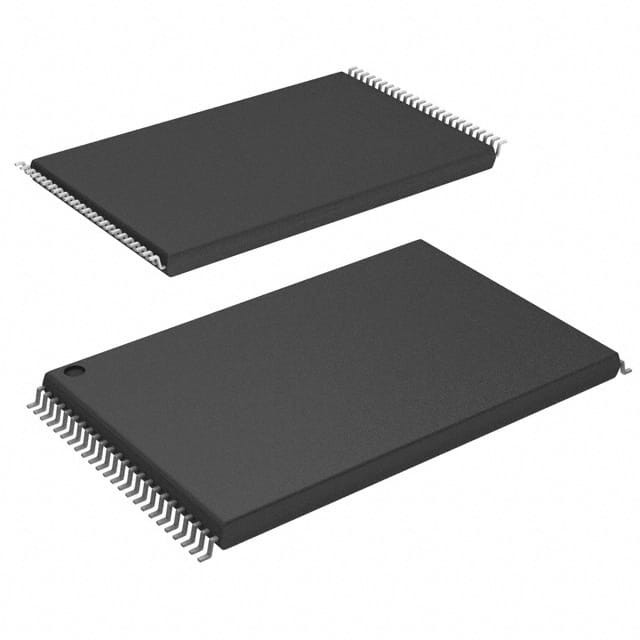

SST39VF1601C-70-4I-EKE IC FLASH 16MBIT PARALLEL 48TSOP Microchip technologie

Productbeschrijving

De SST39VF1601C- en SST39VF1602C-apparaten zijn 1M x16 CMOS Multi-Purpose Flash Plus (MPF+) vervaardigd met SST's eigen, hoogwaardige CMOS SuperFlash-technologie.Het ontwerp van de gespleten cel en de tunnelinspuitingsinjector met dikke oxide leveren betere betrouwbaarheid en vervaardigbaarheid in vergelijking met alternatieve benaderingenDe SST39VF160xC schrijft (Programma of Erase) met een stroomtoevoer van 2,7-3,6 V. Deze apparaten voldoen aan de JEDEC-standaardpinouts voor x16-geheugen.
De SST39VF1601C/1602C-apparaten bieden een typische Word-programma-tijd van 7 μsec. Deze apparaten gebruiken Toggle Bit, Data# Polling,of de pin RY/BY# om de voltooiing van de programma-operatie aan te gevenOm te beschermen tegen onbedoeld schrijven, hebben ze on-chip hardware en software gegevensbescherming schema's. Ontworpen, vervaardigd en getest voor een breed scala van toepassingen,Deze apparaten worden aangeboden met een gegarandeerde typische duurzaamheid van 100De gegevens kunnen meer dan 100 jaar worden bewaard.

Kenmerken

• Georganiseerd als 1M x16: SST39VF1601C/1602C
• Lezen en schrijven op één spanning
¥ 2,7-3,6V
• Betrouwbaarder
Uithoudingsvermogen: 100.000 cycli (typisch)
¢ Meer dan 100 jaar gegevensbewaring
• laag stroomverbruik (typische waarden bij 5 MHz)
Actieve stroom: 9 mA (typisch)
️ Standby-stroom: 3 μA (typisch)
️ Auto-laagvermogen: 3 μA (typisch)
• Hardwareblokbescherming/WP# Input Pin
️ Topblokbescherming (top 8 KWord)
¢ Bottom Block-Protection (onderkant 8 KWord)
• Vermogen om sectoren te wissen
¢ Uniforme 2 KWord sectoren
• Vermogen tot blokwissen
Flexible blokarchitectuur; één 8-, twee 4-, één 16- en eenendertig 32-KWord blokken
• Chip-erase-capaciteit
• Verwijder-onderbreken/hervatten mogelijkheden
• Hardware Reset Pin (RST#)
• Vergrendeld adres en gegevens
• Security-ID-functie
Gebruiker: 128 woorden
• Vinnige leestijd:
70 ns
• Snel wissen en Word-programma:
¢ Sector-erase time: 18 ms (typisch)
Blokhelptyd: 18 ms (typisch)

Word-programma tijd: 7 μs (typisch)
• Automatische schrijftijd
¢ Intern VPP-opwekking
• Het ontdekken van het einde van de tekst
️ Bits schakelen
¢ Gegevens# Peiling
Klaar/Besloten# Pin
• CMOS I/O-compatibiliteit
• JEDEC-norm
- Flash EEPROM Pinouts en commando's
• Pakketten beschikbaar
️ 48-lead TSOP (12mm x 20mm)
- 48-bal TFBGA (6mm x 8mm)
️ 48-bal WFBGA (4mm x 6mm)
• Alle apparaten zijn RoHS-conform
