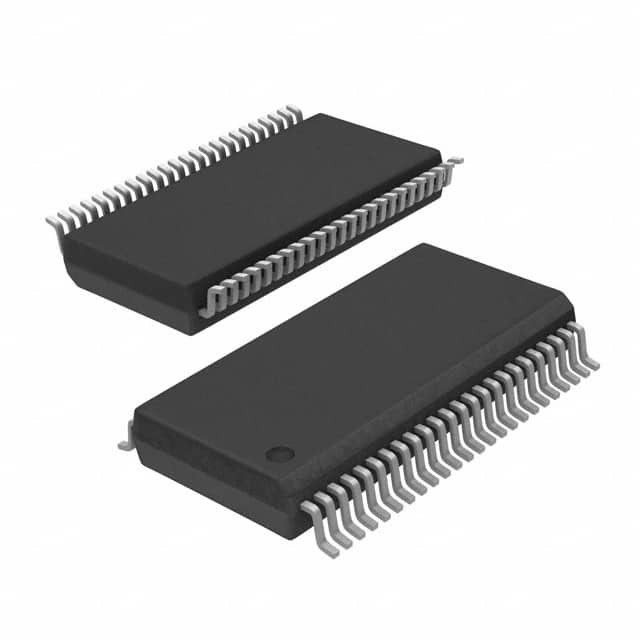

CY14B101LA-SP45XI IC NVSRAM 1MBIT PARALLEL 48SSOP

Functionele beschrijving

De Cypress CY14B101LA/CY14B101NA is een snel statisch RAM (SRAM), met een niet-vluchtig element in elke geheugencelle.De ingebouwde niet-vluchtige elementen bevatten QuantumTrap technologieDe SRAM biedt oneindige lezen en schrijven cycli, terwijl onafhankelijke niet-vluchtige gegevens in de zeer betrouwbare QuantumTrap cel.De gegevensoverdracht van de SRAM naar de niet-vluchtige elementen (de STORE-operatie) vindt automatisch plaats bij uitzetten. Bij opstarten worden gegevens van het niet-vluchtige geheugen hersteld naar de SRAM (de RECALL-operatie).

Kenmerken

■ Toegangstijden van 20 ns, 25 ns en 45 ns
■ Intern georganiseerd als 128 K × 8 (CY14B101LA) of 64 K × 16 (CY14B101NA)
■ Hands off automatische STORE bij uitstalling met slechts een kleine condensator
■ STORE to QuantumTrap niet-vluchtige elementen die worden geïnitieerd door software, apparaatpin of AutoStore bij uitschakeling
■ RECALL naar SRAM geïnisieerd door software of power-up
■ Oneindige lees-, schrijf- en RECALL-cycli
■ 1 miljoen STORE-cycli naar QuantumTrap
■ 20 jaar gegevensbewaring
■ Eenmalige 3 V-werking +20% tot -10%
■ industriële temperatuur
■ Pakketten

- 44-/54-Pin dunne kleine contourpakket (TSOP II)
- 48-pins krimpend klein contourpakket (SSOP)
️ 48-ballen fijn pitch ball grid array (FBGA)
■ Pb-vrij en met beperking van gevaarlijke stoffen (RoHS) compliant
