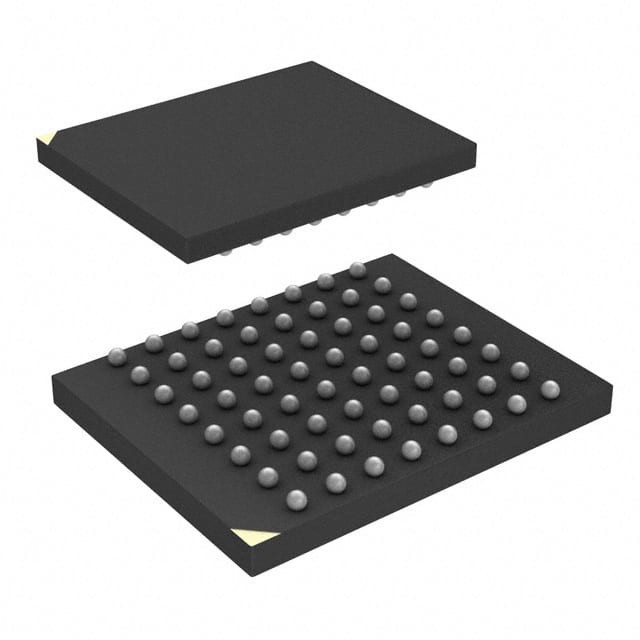

PC28F640P30B85A IC FLASH 64MBIT PAR 64EASYBGA Micron Technology Inc.

Inleiding

Dit document bevat informatie over het Intel StrataFlash® Embedded Memory (P30) apparaat en beschrijft de kenmerken, werking en specificaties ervan.

Productkenmerken

■ Hoge prestaties
¥ 85/88 n eerste toegang
️ 40 MHz met nul wachtstand, 20 ns clock-to-data-output synchrone-burst-leesmodus
¢ 25 ns asynchrone paginaleesmodus
- 4-, 8-, 16-, en continue-word-burst-modus
¢ Buffered Enhanced Factory Programming (BEFP) bij 5 μs/byte (type)
- 1,8 V gebufferde programmering bij 7 μs/byte (type)
■ Architectuur
¢ Multi-level celtechnologie: hoogste dichtheid tegen laagste kosten
- Asymmetrisch geblokkeerde architectuur
Vier 32-KByte parameterblokken: bovenste of onderste configuratie
¢ 128-KByte hoofdblokken
■ Spanning en vermogen
Voltage van de VCC-kern: 1,7 V
VCCQ (in/uit) spanning: 1,7 V 3,6 V
️ Standby-stroom: 55 μA (type) voor 256-Mbit
️ 4-woord synchrone leesstroom: 13 mA (type) bij 40 MHz
■ Kwaliteit en betrouwbaarheid
Operatietemperatuur: van 40 °C tot +85 °C
• 1-Gbit in SCSP is ¥30 °C tot +85 °C
¢ Minimaal 100.000 wissen cycli per blok
ETOXTM VIII-procestechnologie (130 nm)
■ Veiligheid
Eenmalige programmeerbare registers:
• 64 unieke fabrieks-apparaat-identificatie bits
• 64 door de gebruiker programmeerbare OTP-bits
• 2048 extra door de gebruiker programmeerbare OTP-bits
¢ Selecteerbare OTP-ruimte in het hoofdarray:
• Parameterblokken van 4x32KB + hoofdblokken van 3x128KB (boven- of onderconfiguratie)
Absolute schrijfbescherming: VPP= VSS

¢ Individuele blokvergrendeling met nul-latentie
¢ Individuele blokopsluiting
■ Software
¢ 20 μs (Type) programma opschorten
️ 20 μs (type) verwijderingssuspensies
Intel® Flash Data Integrator geoptimaliseerd
️ Basiscommando set en uitgebreide commando set compatibel

■ Dichtheid en verpakking
¢ 64/128/256-Mbit-dichtheden in 56-Lead-TSOP-pakket
64/128/256/512-Mbit-dichtheden in 64-Ball Intel®Easy BGA-pakket
¢ 64/128/256/512-Mbit en 1-Gbit dichtheid in Intel®QUAD+ SCSP
