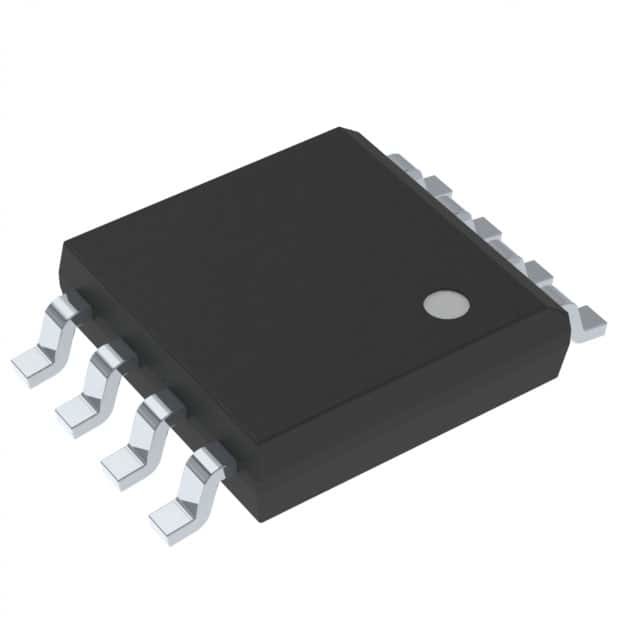

AT45DB041E-SHN-T IC FLASH 4MBIT SPI 85MHZ 8SOIC Renesas Design Duitsland GmbH

[adesto]

Beschrijving

De AT45DB041E is een flashgeheugen met minimaal 1,65 V, met seriële-interface sequentiële toegang, ideaal geschikt voor een breed scala aan digitale spraak-, beeld-, programmacode- en gegevensopslagtoepassingen.De AT45DB041E ondersteunt ook de RapidS seriële interface voor toepassingen die een zeer hoge snelheid operatieHet is vier.194Het AT45DB041E bevat naast het hoofdgeheugen ook twee SRAM-buffers van elk 256/264 bytes.De buffers maken het mogelijk om gegevens te ontvangen terwijl een pagina in het hoofdgeheugen wordt hergeprogrammeerd.
Het overlappen van beide buffers kan het vermogen van het systeem om een continue datastrom te schrijven drastisch verhogen.en E2PROM-emulatie (bit- of byte-veranderbaarheid) kan gemakkelijk worden verwerkt met een zelfstandige driestapslezen-wijzigen-schrijven-operatie.

Kenmerken

● Eenmalige 1,65- 3,6V-toevoer
● Serial Peripheral Interface (SPI) compatibel
● Ondersteunt SPI-modus 0 en 3
● Ondersteunt RapidSTM werking
● Continu lezen via de hele matrix
● Tot 85 MHz
● Optie voor een laag vermogen tot 15 MHz
● Clock-to-output time (tV) van maximaal 6 ns
● Gebruikersconfigureerbare pagina grootte
● 256 bytes per pagina
● 264 bytes per pagina (standaard)
● pagina grootte kan worden vooraf geconfigureerd in de fabriek voor 256 bytes
● Twee volledig onafhankelijke SRAM-gegevensbuffers (256/264 bytes)
● Toestemt het ontvangen van gegevens tijdens het herprogrammeren van het hoofdgeheugenarray
● Flexibele programma-opties
● Byte/Page Program (1 tot 256/264 bytes) rechtstreeks in het hoofdgeheugen
● Buffer schrijven
● Buffer naar hoofdgeheugenpaginaprogramma
● Flexible mogelijkheden om te wissen
● Verwijderen van pagina's (256/264 bytes)
● Blokwissing (2KB)
● Sectorwissen (64KB)
● Chipwisseling (4-Mbits)
● Programma en verwijderen Opschorten/hervatten
● Geavanceerde hardware- en software-gegevensbeschermingsfuncties
● Bescherming van de individuele sector
● Individuele sectoren worden afgesloten om elke sector permanent lees-alleen te maken.
● 128 byte, eenmalig programmeerbaar (OTP) beveiligingsregister
● 64 bytes fabrieksgeprogrammeerd met een unieke identificatiecode
● 64 bytes, programmeerbaar
● Hardware- en softwaregestuurde resetopties
● JEDEC Standard Lezen van fabrikant en apparaat-ID
● Verlies van weinig energie
● 400nA Ultra-Deep Power-Down-stroom (typisch)
● 3 μA diepstroom (typisch)
● 25 μA standby stroom (typisch)
● 7mA actieve leesstroom (typisch @ 15 MHz)
● Duurzaamheid: minimaal 100.000 programma-/verwijderingscycli per pagina
● Gegevensbewaring: 20 jaar
● Voldoet aan het volledige industriële temperatuurbereik
● Groene verpakkingsmogelijkheden (vrij van Pb/halogeniden/RoHS-conform)
● 8-lead SOIC (0,150" breed en 0,208" breed)
● 8-pad Ultra-dunne DFN (5 x 6 x 0,6 mm)
● 8-bal Wafer Level Chip Scale Package
● Dood in wafervorm ((1)
