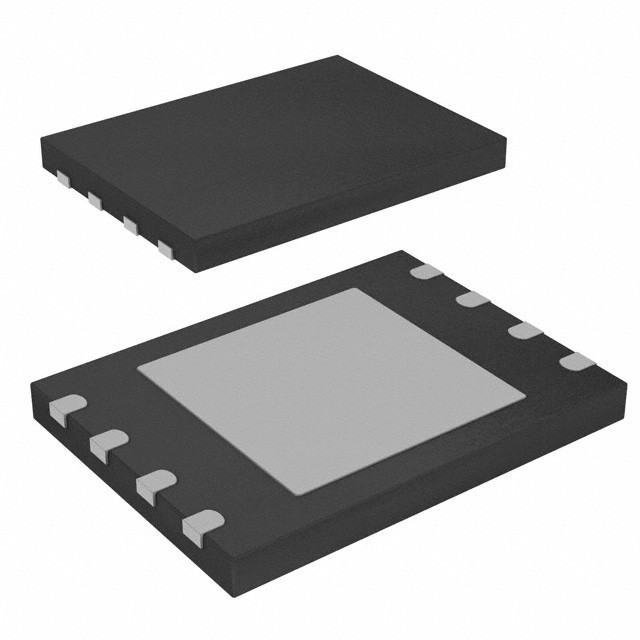

S25FL128LAGNFI010 IC FLASH 128MBIT SPI/QUAD 8WSON Infineon Technologies

Algemene beschrijving

De Spansion S25FL128S- en S25FL256S-apparaten zijn niet-vluchtige flashgeheugenproducten die gebruikmaken van:
■ MirrorBit-technologie - die twee databits opslaat in elke transistor met een geheugenarray
■ Eclipse-architectuur - die de prestaties van programma's en verwijderingen drastisch verbetert
■ 65 nm-proces lithografie

Deze familie apparaten maakt verbinding met een hostsysteem via een seriële perifere interface (SPI).Traditionele SPI-serie-invoer en -uitvoer van één bit (SINGLE I/O of SIO) wordt ondersteund, evenals optionele seriecommando's van twee bit (Dual I/O of DIO) en vier bit (Quad I/O of QIO)Deze multi-breedte interface wordt SPI Multi-I/O of MIO genoemd. Bovendien voegt de FL-S-familie ondersteuning toe voor Double Data Rate (DDR) leesopdrachten voor SIO, DIO,en QIO dat adres overbrengen en gegevens op beide randen van de klok lezen.

De Eclipse-architectuur beschikt over een Pagina Programmering Buffer waarmee maximaal 128 woorden (256 bytes) of 256 woorden (512 bytes) in één operatie kunnen worden geprogrammeerd,resulterend in snellere effectieve programmering en verwijdering dan SPI-programma's of verwijderingsalgoritmen van de vorige generatie.
Het uitvoeren van code rechtstreeks vanuit flashgeheugen wordt vaak Execute-In-Place of XIP genoemd.de instructie-lees-overdrachtsnelheid kan overeenkomen met of overtreffen de traditionele parallelle interface, asynchrone, NOR flitsgeheugen terwijl het signaal aantal drastisch vermindert.
De S25FL128S- en S25FL256S-producten bieden een hoge dichtheid in combinatie met de flexibiliteit en snelle prestaties die vereist zijn door een verscheidenheid aan ingebedde toepassingen.en gegevensopslag.

Kenmerken

■ Dichtheid
¢ 128 Mbits (16 Mbytes)
¢ 256 Mbits (32 Mbytes)
■ Serial Peripheral Interface (SPI)
¢ SPI-klokpolariteit en fase-modus 0 en 3
¢ Optie voor dubbele gegevenssnelheid (DDR)
Uitgebreide adressering: 24- of 32-bits adresopties
¢ Serial Command set en footprint compatibel met S25FL-A,
S25FL-K en S25FL-P SPI-families
¢ Multi I/O Command set en footprint compatibel met
S25FL-P SPI-familie
■ LEES opdrachten
- Normaal, snel, dubbel, vier, snel DDR, dubbel DDR, vier DDR.
AutoBoot - opstarten of resetten en een normale of Quad-lees uitvoeren
Bevel automatisch op een vooraf geselecteerd adres
¢ gegevens van de Common Flash Interface (CFI) voor configuratie-informatie.
■ Programmeren (1,5 Mbit/s)
256 of 512 Byte Pagina Programmering buffer opties
Quad-Input Page Programming (QPP) voor trage kloksystemen
■ Verwijderen (0,5 tot 0,65 Mbit/s)
¢ Hybride sectorgrootte-optie - fysieke verzameling van 32 sectoren van 4 kbyte
bovenaan of onderaan de adresruimte met alle resterende sectoren van
64 kbyte, voor compatibiliteit met S25FL-apparaten van eerdere generatie
¢ Eenvormige sectoroptie - verwijder altijd 256-kbyte blokken voor software
compatibiliteit met apparaten met een hogere dichtheid en met toekomstige apparaten.
■ Fietsendurance
- 100.000 programma-wistingscycli voor elke sector
■ Behoud van gegevens
– 20 Year Data Retention typical
■ Veiligheidsvoorzieningen
Een One Time Program (OTP) array van 1024 bytes
Blokbescherming:
¢ Status register bits voor het controleren van de bescherming tegen programma of
de uitwisseling van een reeks aangrenzende sectoren.
¢ Hardware- en softwarebesturingsopties
¢ Geavanceerde sectorbescherming (ASP)
¢ Individuele sectorbescherming die wordt gecontroleerd door bootcode of wachtwoord
■ Spansion® 65 nm MirrorBit-technologie met EclipseTM Architectuur
■ Spanning van de kern: 2,7 V tot 3,6 V
■ I/O-toevoerspanning: 1,65 V tot 3,6 V
️ SO16- en FBGA-verpakkingen
■ Temperatuurbereik:
Industrieel (-40°C tot +85°C)
️ In de auto's (-40°C tot +105°C)
■ Pakketten (alle Pb-vrij)
- 16 loodhoudende SOIC (300 ml)
WSON 6 x 8 mm
BGA-24 6 x 8 mm
️ 5 x 5 bal (FAB024) en 4 x 6 bal (FAC024) voetafdrukken
– Known Good Die and Known Tested Die
