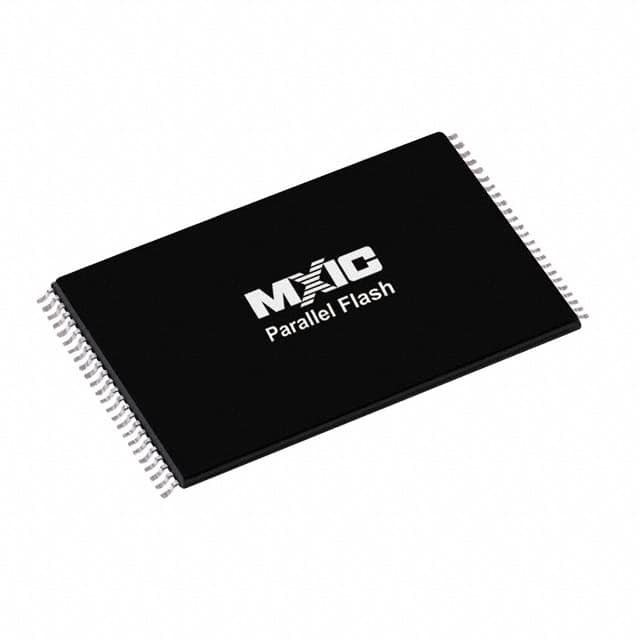

MX29F200CBTI-70G IC FLASH 2MBIT PARALLEL 48TSOP Macronix

GESCHIEDENIS

Algemene kenmerken
• Eenmalige stroomvoorziening
- 4,5 tot 5,5 volt voor het lezen, wissen en programmeren
• 262.144 x 8 / 131.072 x 16 wisselbaar
• Bootsectorarchitectuur
- T = bovenste bootsector
- B = Onderste bootsector
• Sectorstructuur
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 en 64K-Byte x 3
• sectorbescherming
- Hardwaremethode om elke combinatie van sectoren uit te schakelen van programma- of verwijderingswerkzaamheden
- Tijdelijke sector onbeschermd laat codewijzigingen toe in eerder afgesloten sectoren
• Vergrendeling beschermd tot 100 mA van -1 V tot Vcc + 1 V
• Compatibel met de JEDEC-norm
- Pinout en software compatibel met een enkele voeding Flash

Uitvoeringsvermogen
• Hoge prestaties
- Toegangstijd: 70/90ns
- Byte/Word programma tijd: 9us/11us (typisch)
- Verwijdertijd: 0,7 s/sector, 4 s/chip (typisch)
• Een laag energieverbruik
- lage actieve leesstroom: 40mA (maximaal) bij 5MHz
- lage standby stroom: 1uA (typisch)
• Minimaal 100.000 verwijderingscycli per programma
• 20 jaar gegevensbewaring

SOFTWARE kenmerken

• Verwijderen Opschorten/Verwijderen CV
- Sluit sectorwisseloperatie op om gegevens uit een andere sector die niet wordt gewist, te lezen of te programmeren
• Status Antwoord
- Data# Polling & Toggle bits zorgen voor detectie van programma en wissen operatie voltooiing

Hardware-kenmerken
• Klaar/bezet# (RY/BY#)
- Biedt een hardware methode van het detecteren van programma en het wissen van de operatie voltooiing
• Hardware reset (RESET#) Input
