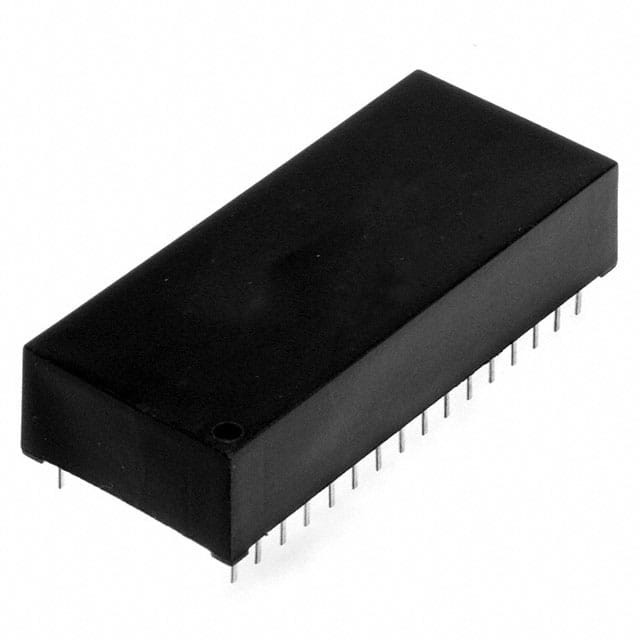

DS1245AB-70+ IC NVSRAM 1MBIT PARALLEL 32EDIP Analog Devices Inc./Maxim geïntegreerd

Beschrijving

De DS1245 1024k Nonvolatile SRAM's zijn1,048576-bits, volledig statische, niet-vluchtige SRAM's georganiseerd als 131.072 woorden bij 8 bits.Elke volledige NV SRAM heeft een zelfstandige lithium-energiebron en een besturingscircuitsysteem dat VCC voortdurend controleert op een toestand buiten de tolerantie.Wanneer een dergelijke situatie zich voordoet, wordt de lithium-energiebron automatisch ingeschakeld en is schrijfbescherming onvoorwaardelijk ingeschakeld om corruptie van gegevens te voorkomen.DIP-pakket DS1245-apparaten kunnen worden gebruikt in plaats van bestaande 128k x 8 statische RAM's die rechtstreeks voldoen aan de populaire bytewide 32-pin DIP-standaardDe DS1245-apparaten in het PowerCap-modulepakket zijn rechtstreeks op het oppervlak te monteren en worden normaal gesproken gekoppeld aan een DS9034PC-PowerCap om een volledige Nonvolatile SRAM-module te vormen.Er is geen beperking op het aantal schrijfcycli dat kan worden uitgevoerd en er is geen extra ondersteuningscircuits vereist voor microprocessor-interfacing.

GESCHIEDENIS

■ 10 jaar minimale gegevensbewaring bij afwezigheid van externe stroom
■ Gegevens worden automatisch beschermd bij stroomstoring
■ Vervangt 128k x 8 vluchtig statisch RAM, EEPROM of Flash geheugen
■ Onbeperkte schrijfcycli
■ CMOS met een laag vermogen
■ Lees- en schrijftoegangstijd van 70 ns
■ Lithium-energiebron wordt elektrisch afgesloten om de versheid te behouden tot de eerste aanbrenging van stroom
■ Volledige ±10% VCC-werkbereik (DS1245Y)
■ Optioneel ±5% VCC-operatieruimte (DS1245AB)
■ optioneel industriële temperatuurbereik van -40°C tot +85°C, aangeduid als IND
■ JEDEC-standaard 32-pin DIP-pakket
■ PowerCap-module (PCM) -pakket
- Direct op het oppervlak te monteren module
- Vervangbare snap-on PowerCap biedt lithium back-up batterij
- gestandaardiseerde uitleg voor alle niet-vluchtige SRAM-producten
