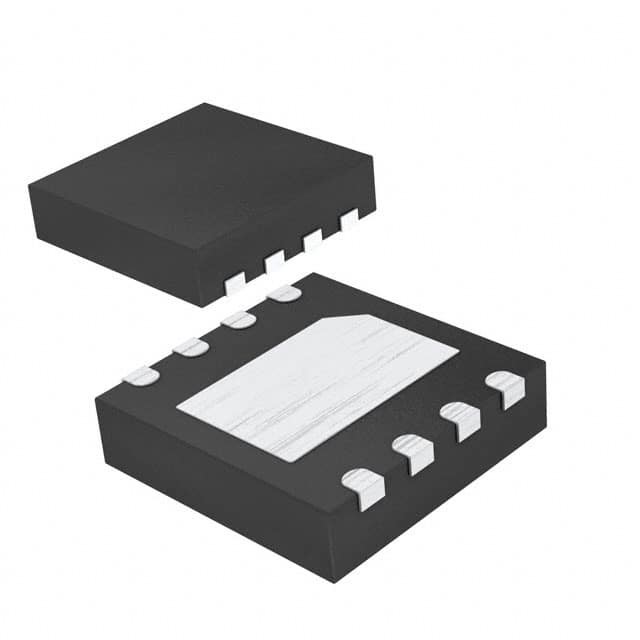

IS25LP128-JKLE IC FLASH 128MBIT SPI/QUAD 8WSON ISSI, Integrated Silicon Solution Inc.

Algemene beschrijving

De IS25LQ016 zijn 16 Mbit Serial Peripheral Interface (SPI) Flash-geheugen, met een enkele, dubbele of quad-uitgang.en 104 MHz bij snellezen (Quad-uitgang is 100 MHz)De apparaten maken gebruik van een enkele laagspanningsvoeding, variërend van 2,3 Volt tot 3,6 Volt, om lezen, wissen en programmeren uit te voeren.De apparaten kunnen worden geprogrammeerd in standaard EPROM-programmeurs.

GESCHIEDENIS

• Eenmalige stroomvoorziening
- laagspanningsbereik: 2,3 V - 3,6 V
• Organisatie van het geheugen
- IS25LQ016: 2048K x 8 (16 Mbit)
• Kosteneffectieve sector/blokarchitectuur
- 16 Mb: uniforme 4KByte-sectoren / 32 uniforme 64KByte-blokken
• Serial Peripheral Interface (SPI) compatibel
- Ondersteunt single-, dual- of quad-output
- Ondersteunt SPI-modus 0 en 3
- Maximale klokfrequentie van 50 MHz voor normale aflees
- Maximale klokfrequentie van 104 MHz voor snellezen
- Maximaal 208 MHz clockrate equivalent Dual SPI
- Maximaal 400 MHz clockrate equivalent Quad SPI
• Byteprogramma-operatie
- Typisch 10 US/Byte
• Paginaprogramma (tot 256 bytes)
- Maximaal 0,7 ms per pagina programma
• Sector-, blok- of chipwissing
- Sector Erase (4KB) -> 150 ms (Type)
- Blocwisseling (64KB) -> 500 ms (Type)
- Chip Erase -> 5s (Type)
• Een laag energieverbruik
- Maximaal 12 mA actieve leesstroom
- Maximaal 20 mA programma-/verwijderstroom
- Maximaal 30 uA standby stroom
• Hardwarebescherming
- Bescherm en ontsluit het apparaat tegen schrijfoperatie door te schrijven Bescherm (WP#) Pin
• Software-schrijfbescherming
- De Block Protect (BP3, BP2, BP1, BP0) bits maken het mogelijk om gedeeltelijk of volledig geheugen te configureren als alleen-lezen
• Hoge producthoudbaarheid
- gegarandeerde 100.000 programma-/verwijderingscycli per sector
- Bewaring van de gegevens minimaal 20 jaar
• Industriële standaard pin-out en verpakking
- 8-pin 208mil SOIC
- 8-contact WSON
- PDIP.
- 8-pin 208mil VSOP
- Loodvrij (Pb-vrij) pakket
• Extra 256-byte beveiligingsinformatie eenmalig programmeerbaar (OTP) gebied
• Speciale beschermingsfunctie
- Veiligheidsbeveiligingsfunctie (aanhangsel 1)
- Afslotingsfunctie van de sector (aanhangsel 2)
