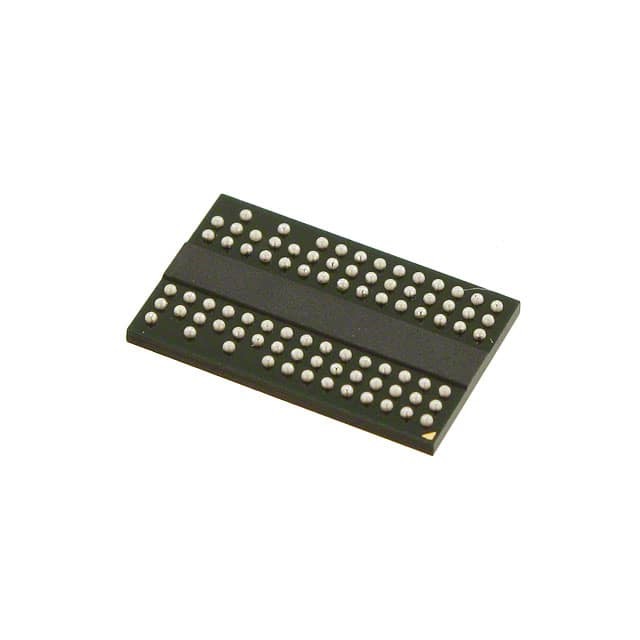

W9725G6KB-25 TR IC DRAM 256MBIT PARALLEL 84WBGA Winbond Electronics

Algemene beschrijving

De W9725G6JB is een 256M bits DDR2 SDRAM, georganiseerd als 4,194Dit apparaat bereikt hogesnelheidsoverdrachtsnelheden tot 1066Mb/sec/pin (DDR2-1066) voor verschillende toepassingen. W9725G6JB is gesorteerd in de volgende snelheidsgraden: -18, -25,De -18-klasse onderdelen voldoen aan de DDR2-1066 (7-7-7) specificatie.De onderdelen van de categorie -25/25I/25A/25K voldoen aan de specificaties DDR2-800 (5-5-5) of DDR2-800 (6-6-6) (de onderdelen van de categorie 25I die gegarandeerd -40 °C ≤ TCASE ≤ 95 °C kunnen ondersteunen)De onderdelen van de klasse -3 voldoen aan de specificatie DDR2-667 (5-5-5).

GESCHIEDENIS

• Stroomvoorziening: VDD, VDDQ = 1,8 V ± 0,1 V
• Double Data Rate architectuur: twee gegevensoverdrachten per clockcyclus
• CAS-latentie: 3, 4, 5, 6 en 7
• De lengte van de uitbarsting: 4 en 8
• Bi-directionele, differentiële gegevensstrobes (DQS en DQS) worden met gegevens verzonden/ontvangen
• Rand-uitgerust met leesgegevens en midden-uitgerust met schrijfgegevens
• DLL stemt DQ en DQS-overgangen af met de klok
• Differentiële klokinvoer (CLK en CLK)
• Gegevensmaskers (DM) voor het schrijven van gegevens
• Opdrachten die op elke positieve CLK-rand, gegevens en gegevensmasker worden ingevoerd, worden naar beide randen van DQS verwezen
• Geplaatst CAS programmeerbare additieve latentie ondersteund om commando en databus efficiëntie te maken
• Lezen Latency = Additive Latency plus CAS Latency (RL = AL + CL)
• Off-Chip-Driver-impedantie-aanpassing (OCD) en On-Die-Termination (ODT) voor betere signaalkwaliteit
• Automatische oplaadfunctie voor lezen en schrijven
• Automatische vernieuwing en zelfvernieuwing
• Vooropgeladen en actieve uitval
• Schrijf een gegevensmasker
• Schrijf latentie = lees latentie - 1 (WL = RL - 1)
• Interface: SSTL_18
• Verpakt in WBGA 84 Ball (8X12,5 mm2), met gebruik van loodvrij materiaal met RoHS-conformiteit
