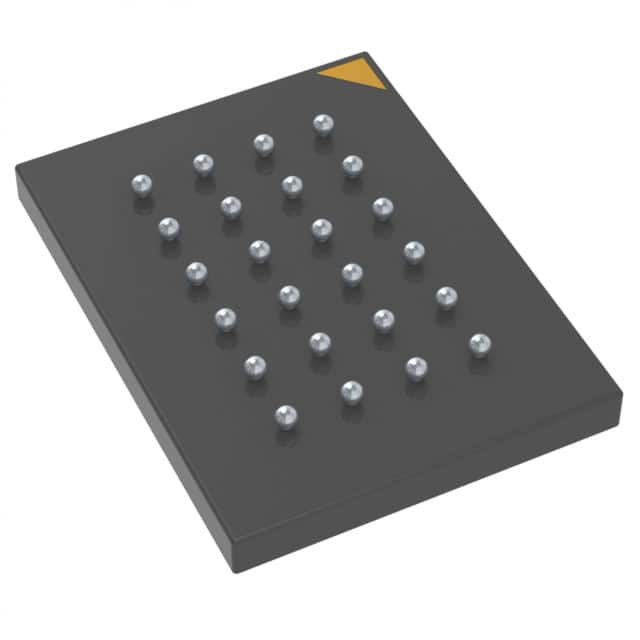

W25Q128JVCIQ TR IC FLASH 128MBIT SPI 24TFBGA Winbond-elektronica

Algemene beschrijving

Het W25Q128BV (8M-bit) Serial Flash geheugen biedt een opslagoplossing voor systemen met beperkte ruimte, pinnen en stroom.De 25Q-serie biedt flexibiliteit en prestaties die veel verder gaan dan gewone Serial Flash-apparatenHet apparaat werkt op een enkele 2,7V tot 3V-spanning.6V stroomvoorziening met een stroomverbruik van maar liefst 4mA actief en 1μA bij uitstroom.

GESCHIEDENIS

• Familie SpiFlash-herinneringen
W25Q128BV: 128M-bit/16M-byte
256-byte per programmeerbare pagina
¢ Standaard SPI: CLK, /CS, DI, DO, /WP, /Hold
¢ Dual SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
• Highest Performance Serial Flash
️ 104/70MHz Dual Output/Quad SPI klokken
¢ 208/280MHz-equivalent Dual/Quad SPI
¢ 35 MB/s continue gegevensoverdracht

Meer dan 100.000 wissen/programmacycli
¢ Meer dan twintig jaar gegevensbewaring
• Efficiënt “continuous read mode”
¢ lage instructie-overheadkosten
Continu lezen met 8/16/32/64-Byte Wrap
¢ Slechts 8 uren om het geheugen aan te pakken
¢ Toestemt echte XIP (uitvoeren op plaats) werking
X16 Parallel Flash overtreft
• Laag vermogen, breed temperatuurbereik
¢ Eenmalig 2,7 tot 3,6 V-toevoer
️ 4mA actieve stroom, < 1μA Power-down stroom
️ werkbereik van -40°C tot +85°C
• Flexible architectuur met 4KB-sectoren
Uniforme sector/blokwisseling (4K/32K/64K-byte)
Programma 1 tot 256 bytes
– Erase/Program Suspend & Resume
• Geavanceerde beveiligingsfuncties
¢ Software en hardware Schrijfbescherming


¢ Uniek serienummer van 64 bits voor elk apparaat

3X256-byte beveiligingsregisters met OTP-sloten
¢ Vluchtige en niet-vluchtige statusregisterbits
• Ruimtezuinige verpakkingen
8 pad WSON 8x6 mm
- 16 pin SOIC 300 mil
️ 24-bal TFBGA 8x6-mm
Contact opnemen met Winbond voor KGD en andere opties
