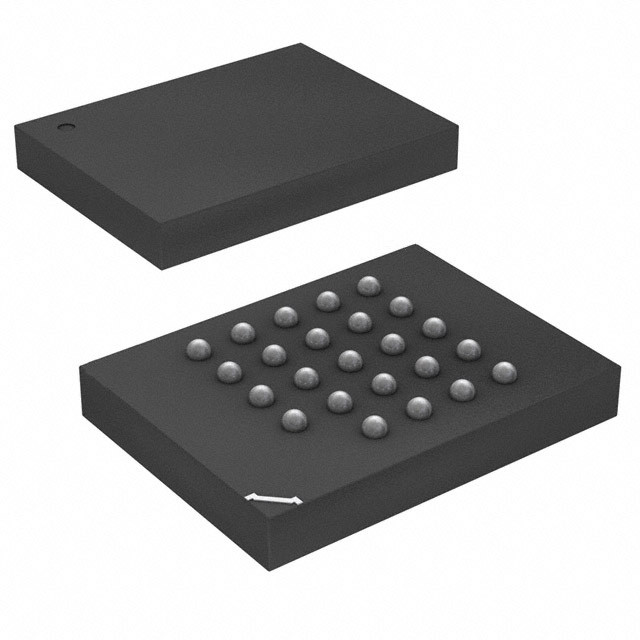

MX25L51245GXDI-10G IC FLASH 512MBIT SPI/QU 24CSPBGA Macronix

Algemene beschrijving

MX25L1005 is een CMOS 1,048De MX25L1005 is voorzien van een seriële perifere interface en een softwareprotocol dat de werking op een eenvoudige 3-draadbus mogelijk maakt.De drie bussignalen zijn een klokinvoer (SCLK), een seriële gegevensinvoer (SI) en een seriële gegevensuitvoer (SO).
De MX25L1005 zorgt voor een sequentiële leesoperatie op de gehele chip.
Nadat het opdrachtprogramma/verwijderen is uitgevaardigd, worden automatische programma/verwijderingsalgoritmen uitgevoerd die de gespecificeerde pagina of sector/bloklocaties programmeren/verwijderen en verifiëren.Programma-opdracht wordt uitgevoerd op pagina (256 bytes) basis, en het verwijderen commando wordt uitgevoerd op chip of sector ((4K-bytes) of blok ((64K-bytes).
Om de gebruiker een gemakkelijke interface te bieden, is er een statusregister opgenomen om de status van de chip aan te geven.De status lees opdracht kan worden uitgegeven om de voltooiing status van een programma te detecteren of te wissen operatie via WIP bit.
Wanneer het apparaat niet in werking is en de CS# hoog is, wordt het in de standby-stand gezet en wordt er minder dan 10uA gelijkstroom gebruikt.
De MX25L1005 maakt gebruik van de eigen geheugencel van MXIC, die de geheugeninhoud ook na 100.000 programma- en wissencycli betrouwbaar opslaat.

GESCHIEDENIS

Algemeen
• Serial Peripheral Interface (SPI) compatibel -- Mode 0 en Mode 3
• 1,048,576 x 1 bit structuur
• 32 gelijke sectoren met elk 4K-byte
- Elke sector kan afzonderlijk worden gewist.
• 2 gelijke blokken met elk 64K byte
- Elk blok kan afzonderlijk worden gewist.
• Eenmalige stroomvoorziening
- 2,7 tot 3,6 volt voor het lezen, wissen en programmeren
• Vergrendeling beschermd tot 100 mA van -1V tot Vcc +1V
• Een lage Vcc-schrijfinhibitor is van 1,5 V tot 2,5 V

Uitvoeringsvermogen

• Hoge prestaties
- Snel toegangstijd: 85 MHz serie-klok (15 pF + 1 TTL-belasting) en 66 MHz serie-klok (30 pF + 1 TTL-belasting)
- Snelle programmatijd: 1,4 ms (typisch) en 5 ms (maximaal) per pagina (256-byte per pagina)
- Snelle wissentijd: 60 ms (typisch) en 120 ms (max.) per sector (4K-byte per sector); 1 s (typisch) en 2 s (max.) per blok (64K-byte per blok)
• Een laag energieverbruik
- lage actieve leesstroom: 12 mA (max.) bij 85 MHz, 8 mA (max.) bij 66 MHz en 4 mA (max.) bij 33 MHz
- lage actieve programmeringsstroom: 15 mA (max.)
- lage actieve wissenstroom: 15 mA (max.)
- lage standby-stroom: 10uA (max.)
- Grote uitstallingsmodus 1uA (typisch)
• Minimaal 100.000 wissen/programma cycli

SOFTWARE kenmerken

• Invoergegevensformaat
- 1 byte commando code.
• Bescherming tegen blokkering
- Het BP0~BP1-statusbit definieert de grootte van het gebied dat moet worden beschermd tegen programma- en wisseninstructies.
• Automatisch wissen en automatisch programmeren
- Automatisch gegevens verwijderen en verifiëren bij geselecteerde sector
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• Statusregisterfunctie
• Elektronische identificatie
- JEDEC 2-byte Device ID
- RES commando, 1-byte Device ID

Hardware-kenmerken
• SCLK-invoer
- Seriële klokinvoer
• SI Input
- Seriële data-invoer
• SO-output
- Serial Data Output
• WP# pin
- Hardwarebescherming
• HOLD# pin
- de chip pauzeren zonder de chip te verwijderen
• Verpakking
- 8-pin SOP (150mil)
- 8-land USON (2x3x0,6 mm) *
