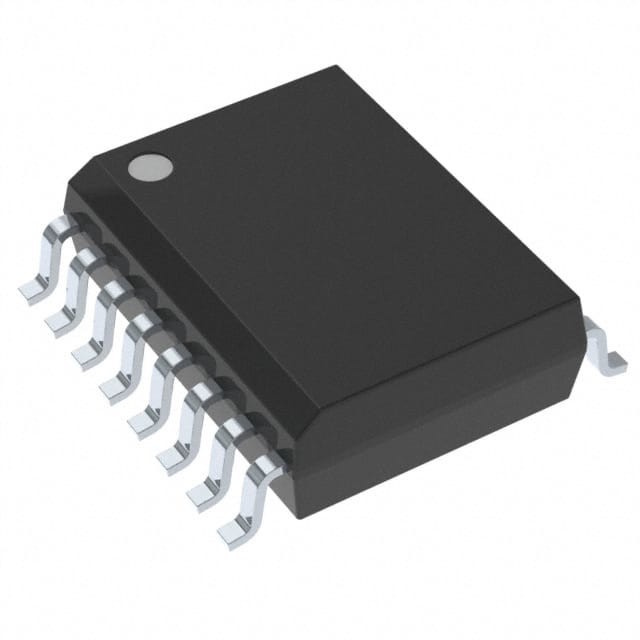

S70FL01GSAGMFI010 IC FLASH 1GBIT SPI/QUAD 16SOIC Infineon Technologies

Algemene beschrijving

Dit document bevat informatie voor het apparaat S70FL256P, dat een dubbele matrijzenstapel is van twee matrijzen S25FL129P.

Onderscheidende kenmerken
Architectonische voordelen
■ Eenmalige stroomvoorziening
Volspanningsbereik: 2,7 tot 3,6 V lezen en schrijven
■ Geheugenarchitectuur
¢ uniforme 64 kB-sectoren
¢ Boven- of onderste parameterblok (Twee 64-kB-sectoren)
In het kader van het programma voor de ontwikkeling van de interne markt
elke Flash-dode
¢ uniforme 256 kB-sectoren (geen 4-kB-subsectoren)
¢ 256-byte pagina grootte
■ Programma
¢ Paginaprogramma (tot 256 bytes) in 1,5 ms (typisch)
De programma-operaties worden pagina voor pagina uitgevoerd.
- Versnelde programmeringsmodus via 9V W#/ACC-pin
¢ Programmeren op vier pagina's
■ Verwijderen
¢ Bulk wiping functie voor elke Flash die
¢ Sector erase (SE) commando (D8h) voor 64 kB en 256 kB
sectoren
️ Bevel voor het wissen van een deelsector (P4E) (20 uur) voor sectoren van 4 kB
(alleen voor een uniform 64-kB-sectorapparaat)
️ Bevel voor het wissen van een deelsector (P8E) (40 uur) voor 8 kB-sectoren
(alleen voor een uniform 64-kB-sectorapparaat)
■ Fietsendurance
¥ 100.000 cycli per sector typisch
■ Behoud van gegevens

■ Identificatie van het apparaat
¢ JEDEC-standaard twee-byte elektronische handtekening

verenigbaarheid
■ Eenmalig programmeerbaar (OTP) gebied op elke Flash-die voor
permanente, veilige identificatie; kan worden geprogrammeerd en
vergrendeld in de fabriek of door de klant
■ CFI (Common Flash Interface) compliant: host
systeem voor het identificeren en opnemen van meerdere flitsapparaten
■ Procestechnologie
Gemaakt met 0,09 μm MirrorBit®-procestechnologie
■ Pakketoptie
¢ Industriestandaard-Pinouts

️ 24-bal BGA-pakket (6 x 8 mm), 5 x 5 pinconfiguratie
(Vervolg...)
